ПГПрЭ-40-38

ПГПрЭ-40-38 Пробоотборник глубинный проточный электронный

Пробоотборник глубинный проточный электронный ПГПрЭ-40-38 предназначен для отбора глубинных проб пластовой жидкости из скважины, обсаженной лифтовыми и насосно-компрессорными трубами, а также обсадными колоннами с рабочим давлением не более 40 МПа и температурой до 125°С.

Пробоотборник спускается в скважину на скребковой проволоке. Срабатывание управляющего механизма электронного блока на закрытие клапанов камеры пробоотборника осуществляется по сигналу от измерительного преобразователя давления и температуры. Момент закрытия клапанов камеры может быть задан по времени или порогу давления и температуры. Преобразователь позволяет регистрировать значения давления и температуры в точке отбора пробы и по стволу скважины в процессе спуска и подъема пробоотборника.

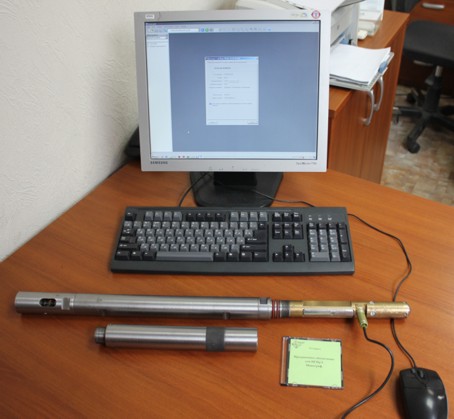

Полученная измерительная информация считывается из преобразователя в ПК через стандартный интерфейс USB и сохраняется на жестком диске ПК. Результаты исследования могут быть представлены на экране ПК и распечатаны на принтере в виде таблицы или графика в полном формате или в виде детализированных фрагментов. Записанная в памяти преобразователя информация сохраняется более года.

• простота в эксплуатации и обслуживании;
• минимальное время для подготовки пробоотборника к следующему спуску в скважину для отбора пробы;
• камеры для проб взаимозаменяемы с камерами механического пробоотборника ПГПр;
• надежный клапанный механизм, для гермитизации камеры с отобранной пробой;
• электронное управление закрытием клапанов позволяет производить отбор проб в обсадных колоннах и различных НКТ (с внутренним диаметром не менее 59 мм) без привязки к конкретному диаметру;
• получение дополнительной информации при отборе проб (поинтервальный замер давления, снятие кривых восстановления давления и пр.);
• питание управляющего механизма осуществляется независимо от преобразователя, что повышает надежность срабатывания управляющего механизма на закрытие клапанов и увеличивает ресурс работы элемента питания без повторной его замены;
• габариты пробоотборника позволяют беспрепятственно устанавливать его в лубрикаторе без использования дополнительного устьевого оборудования;
• при совместном использовании пробоотборника с РГС-01 программное обеспечение Манограф позволяет расчитать распределение измеряемых параметров (Р и Т) по глубине скважины, а также величин - плотность и градиент температуры;
• в ПО Манограф предусмотрена функция установки циклического режима работы управляющего механизма без повторного программирования преобразователя. Требуется только механически взвести управляющий механизм при смене камеры;
• возможность установки пробоотборника соеденительным устройством позволяющим производить одновременный отбор проб двумя камерами за один спуск.

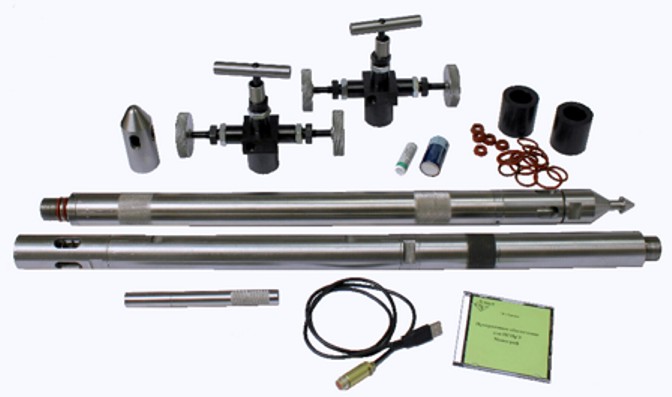

• камера для отбора пробы - 3 шт.;

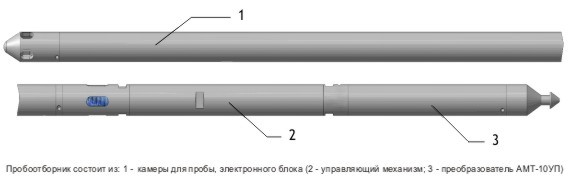

• электронный блок (управляющий механизм + АМТ-10УП) - 1 шт.;
• разрядная головка - 2 шт.;
• наконечник под проволоку - 2 шт.;
• наконечник обтекатель - 1 шт.;
• руководство по эксплуатации - 1 шт.;
• паспорт - 1 шт.;
• акт об опрессовке камер - 1 шт.;
• акт об опресовке управляющего механизма электронного блока - 1 шт.;
• ЗИП №1 (для электронного блока) - 1 компл.;
• ЗИП №2 (для 3-х камер) - 1 компл.;
• ЗИП №3 (для 2-х разрядных головок) - 1 компл.;
• инструменты и принадлежности - 1 компл.;
• программное обеспечение Манограф - компакт диск;
• кабель интерфейсный USB - 1 шт.

По согласованию с Заказчиком комплектность поставки может быть изменена

^*1 по согласованию с заказчиком

^*2 "до полного заполнения памяти" / "от одного комплекта питания АА"

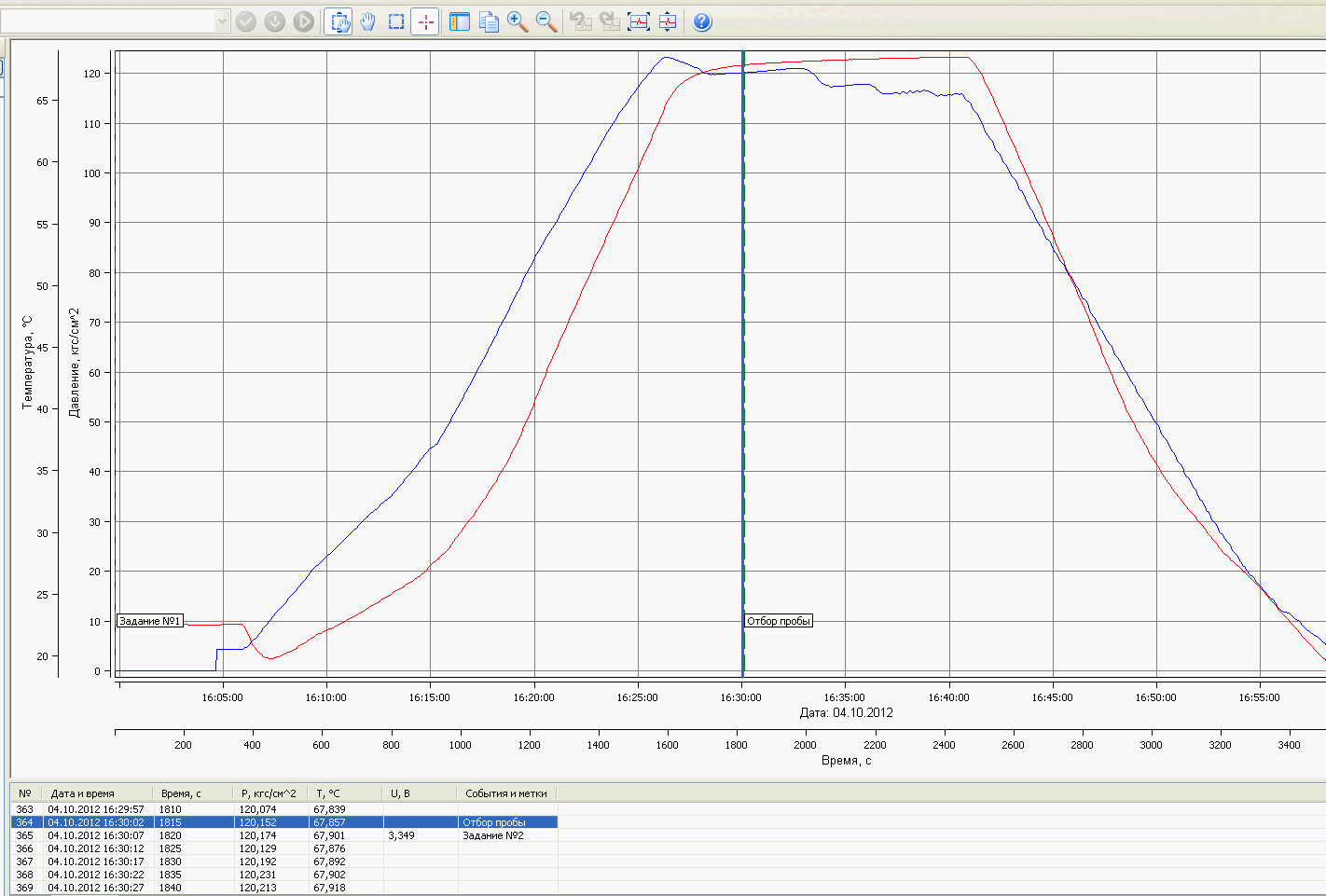

Программа Манограф, разработанная для работы с прибором позволяет импортировать данные с электронного счетчика глубины (например, РГС-01)), установленного на лебедке, и затем получить данные о распределении давления и температуры по глубине, при необходимости расчитать значения градиента температуры и плотности по стволу скважины. Данная информация позволяет после первого спуска-подъёма пробоотборника оценить представительность отобранной пробы и при необходимости внести корректировку в условия по последующему отбору проб.
