ЖЛ-01 Желонка
Назначение
Желонка предназначена для отбора проб из наблюдательных, контрольных (пьезометрических, режимных) и других неизливающих скважин при давлении не более 30 МПа.
Техническое описание:Желонка конструктивно совместима с глубинными приборами АМТ-10Б и АМТ-10В. При совместном использовании приборов АМТ, желонки и счетчиков глубины РГС-01 в процессе отбора пробы появляется возможность получения распределения давления, температуры, диэлектрической проницаемости среды, плотности флюида и градиента температуры по стволу скважины.
Виды желонок (в зависимости отусловий работы желонка может быть использована как проточная и как наливная):- проточная. При отборе пробы на малых глубинах, в верхних слоях столба скважинной жидкости;
- наливная. При отборе пробы на больших глубинах, в скважинах, где имеется расслоение жидкостей с различными плотностями или присутствует градиент плотности по трубе.

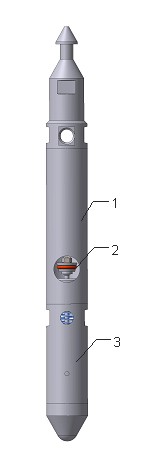

- камера для пробы;
- клапанный узел;
- механизм срабатывания (устанавливается при использовании желонки в качестве проточной).
| Технические характеристики | |
| Объем отбираемой пробы, мл | 1300 |
| Давление срабатывания клапанного узла*, МПа | 2,3; 4,2; 5,2; 6,2; 7,5; 9; 10,8; 12,9; 18,7; 22,2; 29,9 |
| Материал | коррозионностойкая сталь |
| Средний срок службы, лет | 5 |
| Габариты (диаметр / длина), мм: - проточная - наливная |
38 / 1735 38 / 1645 |
| Масса желонки, кг, не более - проточная - наливная |
3,8 3,2 |
* при использовании желонки в качестве проточной
