МТУ-06 Преобразователь давления измерительный автономный
 |
 |
МТУ-06 предназначен для измерения давления и температуры жидкостей и газов на различных технологических установках. МТУ-06 предназначен для работы в системах автоматического контроля производственных процессов нефтегазодобывающих и нефтеперерабатывающих предприятий теплоэнергетики, водоснабжения, для работы в составе систем телемеханики или как автономный прибор.
Техническое описаниеМТУ-06 работает в автономном режиме от встроенного элемента питания с последующим считыванием результатов измерений в персональный компьютер (ПК):
- через USB порт;
- по радиоканалу с частотой 433,92 МГц через БСПД-02-USB (подключается к ПК или к ноутбуку);
- при помощи модуля сбора информации МСИ-07 или МСИ-07R в зависимости от исполнения МТУ-06. Считанные с помощью МСИ-07R данные сохраняются на flash-карте типа SD/MMC.
Дальность работы комплекса по радиоканалу 50 - 100 м. Манометры-термометры автономные МТУ-06 планируются к выпуску во взрывозащищенном исполнении (1ExibllBT4). Включение индикации давления / температурыпроизводится на объекте с помощью магнитного ключа. Задание режима работы преобразователя производится с помощью программы "Манограф" на ПК.
Программное обеспечение позволяет:- задавать режим работы преобразователя и время его включения;
- задавать параметры передачи данных по радиоканалу;
- проверять состояние элементов питания и содержимое памяти;
- считывать полученную информацию из прибора в ПК;
- экспортировать данные в *.txt, *.las, *.csv файлы;
- просматривать и распечатывать зарегистрированные значения давления и температуры в виде таблиц или графиков.
- МТУ-06.YY.ZZ IR, где МТУ-06 преобразователь давления и температуры автономный;
- YY - исполнение (01 - автономное, 02 - дистанционное);
- ZZ - тип датчика температуры (01 - расположен в корпусе прибора; 02 - выносной несъемный; 03 - выносной съемный);
- I - наличие индикатора (без обозначения - индикатор отсутствует);
- R - наличие радиоканала (без обозначения - радиоканал отсутствует).
| Технические характеристики | |
| Верхний предел измерений (ВПИ) избыточного давления, МПа | 4; 6; 10; 16; 25; 40; 60; 100 |
| Пределы допускаемой приведенной погрешности измерений избыточного давления в рабочем диапазоне температур, % (ВПИ) | ±0,25 (±0,1; ±0,15; ±0,5) |
| Разрешающая способность по давлению, МПа, не менее | ±0,001 |
| Диапазон измерений температуры, °C | -40... 100 |
| Пределы допускаемой абсолютной погрешности измерений температуры в рабочем диапазоне температур, °C | ±0,25; ±0,4 |
| Разрешающая способность по температуре, °C, не менее | 0,01 |
| Минимальная дискретность измерения, с |
0,1 |
| Количество точек регистрации, не менее: |
1 395 370 |
| Время непрерывной автономной работы при дискретности измерений 10 с, суток, не менее | 365 |
| Напряжение питания, В | 3,6 |

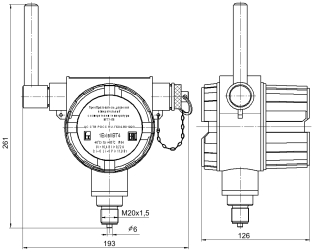

| Габаритные размеры (диаметр / длина), мм | (см. рис.) |
| Масса, кг - преобразователь - датчик температуры |
2 0,3 |
| Условия эксплуатации: - диапазон рабочих температур, °C - относительная влажность при 25°C, % |
-40... 85 (55) 98 |
