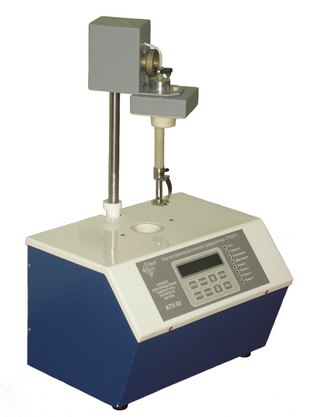

АТХ-03 Аппарат для определения температуры хрупкости битумов
Область применения
АТХ-03 предназначен для охлаждения рабочей пластины с нанесенным на нее слоем битума при периодическом ее сгибании и распрямлении и определения температуры, при которой на битуме появляются трещины или происходит излом образца.
АТХ-03 представляет собой развитие хорошо зарекомендовавшего себя аппарата АТХ-02 и сочетает в себе все его достоинства с новыми возможностями.
ПОВЫШЕННАЯ НАДЁЖНОСТЬВведенные в новую конструкцию элементы позволили повысить надежность блока охлаждения и значительно снизить риск повреждения термобатарей холодильника при интенсивном использовании прибора.
УЛУЧШЕННЫЕ МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИСпециальные схемотехнические решения способствовали повышению помехоустойчивости и чувствительности измерительных каналов, что, в свою очередь, обеспечило стабильность выхода на заданную температуру охлаждения образца.
НОВЫЙ ЭРГОНОМИЧНЫЙ ДИЗАЙНПереработка компоновки прибора позволила значительно повысить удобство работы с ним. Объединение технологического блока и блока управления в одном корпусе позволило повысить компактность и улучшить мобильные качества аппарата. Конфигурация панели управления выбрана таким образом, чтобы пользователю было удобно вести управление и осуществлять контроль за процессом.
ПОНИЖЕННОЕ ЭНЕРГОПОТРЕБЛЕНИЕПолученный нашей компанией опыт в проектировании блоков питания охлаждающих элементов позволил использовать в приборе новые технологии, позволяющие существенно снизить энергопотребление при работе прибора.
Аппарат автоматически обеспечивает:- изменение температуры в термостате с заданной скоростью;
- автоматическую фиксацию температуры хрупкости битума;
- равномерное сгибание и распрямления пластины;
- несколько режимов работы, при которых испытуемый образец охлаждается с разной скоростью (стандартный - скорость 1°C/мин, ускоренный или режим поиска - 2…3°C/мин);
- испытание полимермодифицированных битумов на усталость (аппарат проводит непрерывное сгибание и распрямление образца при заданной температуре для определения количества циклов, необходимых для излома образца);
- звуковую и световую сигнализацию окончания анализа;
- сохранение в памяти прибора результатов анализов;

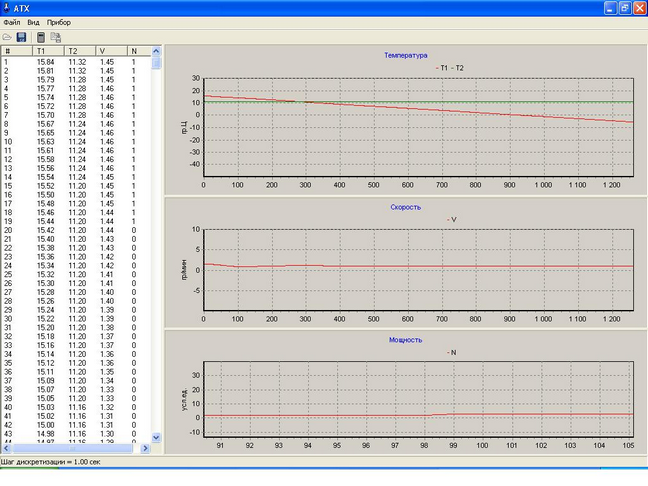

- представление результатов анализа в виде таблиц или графиков на компьютере;
- соответствие условий анализа с условиями анализа, проводимыми на аппарате ФРААСА по ГОСТ 11507.
- регистрировать данные с аппарата;
- выводить полученные данные в табличной и графической форме;
- записывать полученные данные в файл;
- распечатывать полученные графики на принтере;
- просматривать ранее полученные данные;
- распечатывать протоколы анализов.
| Технические характеристики | |
| Диапазон измерения температуры, °C | -45… 15 |
| Стандартная скорость охлаждения, °C/мин | 1±0,1 |
| Диапазон установки температуры стабилизации, °C | -40… 10 |
| Разрешающая способность, °C | 0,1 |
| Погрешность измерения температуры, °C, | ±1 |
| Пределы деформации рабочей пластины, мм | 40… 36,5 |
| Продолжительность деформации, с | 22±2 |
| Количество сохраняемых в памяти результатов анализов | 10 (50)* |
| Потребляемая мощность, ВА, не более | 500 |
| Параметры питания, В; Гц | 220, 50 |
| Габариты (Ш х Г х В), мм | 315 х 262 х 340 |
| Масса, кг, не более | 15 |
* по согласованию с Заказчиком.
ГОСТ 11507 Принадлежности:- пластина рабочая - 10 шт.;
- кабель интерфейсный - 1 шт.;
- пластина контрольная (36,5±0,1) мм - 1 шт.;
- пластина настроечная (40,0±0,1) мм - 1 шт.;
- диск с программным обеспечением - 1 шт.;
- трубка эластичная L=1,5 - 2 шт.;
- трубка эластичная L=0,25 - 2 шт.;
- сетевой шнур - 1 шт.;
- хомут - 4 шт.
