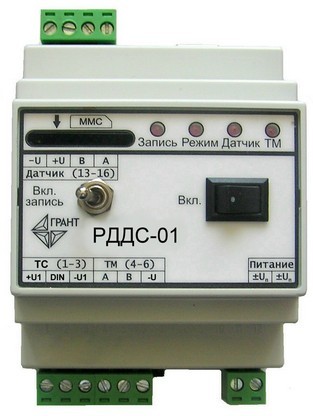

РДДС-01 Регистратор работы системы динамометрирования ДДС
Область применения
РДДС-01 предназначен для работы в качестве связующего элемента между АСУ телемеханики и системой динамометрирования ДДС-04.
Техническое описаниеРДДС-01 может работать:
- в качестве автономного накопителя динамограмм, что позволяет осуществлять мониторинг работы станка-качалки (СК) или цепного привода (ЦП). Запись динамограмм осуществляется на съемную flash-карту или во внутреннюю flash-память с регулируемой периодичностью;
- в составе системы телемеханики, что позволяет диагностировать следующие
виды аварий:
- превышение допустимой нагрузки на шток;
- обрыв штанг;
- срыв подачи и снижение динамического уровня, как отклонение формы или площади динамограммы от образцовой;
- остановка СК по причине обрыва ремней или выхода из строя привода;
- превышение допустимого порога затрубного давления (при установке дополнительного датчика типа МТУ-05).
Для работы в составе системы телемеханики в РДДС-01 поддерживается протокол Modbus. Осуществляется поддержка по интеграции протокола в существующие системы телемеханики.
Монтаж РДДС-01 осуществляется на стандартную DIN-рейку 35 мм.
| Технические характеристики | |
| Количество подключаемых датчиков типа ДУ-04, ед., не более | 1 |
| Количество подключаемых датчиков типа МТУ-05, ед., не более | 1 |
| Количество подключаемых блоков типа БКМ-02, ед., не более | 1 |
| Тип интерфейса с первичным преобразователем | RS-485 |
| Напряжение питания, В | 12... 36 (20... 50)* |
| Потребляемая мощность, Вт, не более | 3 |
| Диапазон рабочих температур, °C | -40... 85 |
| Габаритные размеры (Ш х В х Г), мм | 70 х 106 х 72 |
| Масса, кг, не более | 0,3 |
- * по согласованию с Заказчиком
