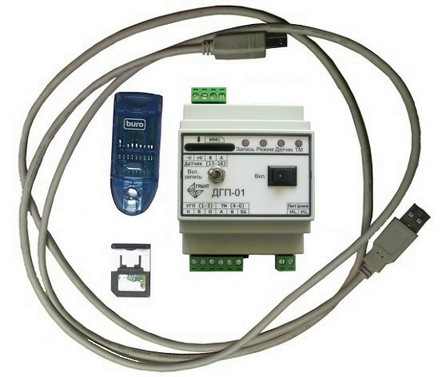

ДГП-01 Динамограф для глубинных насосных установок, оснащенных гидроприводом
Область применения
ДГП-01 предназначен для записи и обработки динамограмм, получаемых в процессе работы гидропривода (ГП).
Техническое описаниеДГП-01 может работать в качестве автономного накопителя динамограмм, что позволяет осуществлять мониторинг работы ГП. Запись динамограмм осуществляется на съемную flash-карту или во внутреннюю flash-память с регулируемой периодичностью. Записанные динамограммы могут затем обрабатываться с помощью программного обеспечения верхнего уровня «DinamoGraph».
Первичным информационным параметром для расчета усилия на штоке ГП является давление, получаемое от датчика ПДИ-01, а также данные о положении штока ГП, получаемые от контроллера управления ГП.
Для работы в составе системы телемеханики в ДГП-01 поддерживается протокол Modbus. Осуществляется поддержка по интеграции протокола в существующие системы телемеханики.
Монтаж ДГП-01 осуществляется на стандартную DIN-рейку 35 мм.
| Технические характеристики | |
| Количество подключаемых датчиков типа ПДИ-01, ед., не более | 1 |
| Тип интерфейса с первичным преобразователем | RS-485 |
| Напряжение питания, В | 12... 36 (20... 50)* |
| Потребляемая мощность, Вт, не более | 3 |
| Диапазон рабочих температур, °C | -40... 85 |
| Габаритные размеры (Ш х В х Г), мм | 70 х 106 х 72 |
| Масса, кг, не более | 0,3 |
- * по согласованию с Заказчиком
