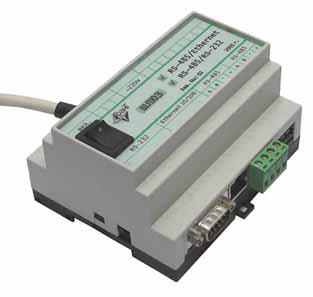

GW-485 Конвертер интерфейсов
Область применения
GW-485 предназначен для обмена данными через сети Ethernet c устройствами, имеющими цифровой интерфейс RS-485 или RS-232 - например, c датчиками давления, температуры, приборами анализа качества нефтепродуктов и т.п.
GW-485 может использоваться в качестве конвертера RS-232/RS-485 c автоматическим переключением направления передачи данных.
Техническое описаниеНа корпусе GW-485 установлены следующие разъемы:
- DB-9-MALE - для подключения устройств по интерфейсу RS-232 (датчики, приборы, персональный компьютер);
- RJ-45 - для подключения конвертера к сети Ethernet;
- два клеммных винтовых соединителя (по 4 контакта) - для подключения устройств по гальванически изолированному интерфейсу RS-485 (датчики, приборы).
Питание GW-485 осуществляется с помощью встроенного блока питания, который может использоваться и для питания устройств, подключаемых через интерфейс RS-485.
GW-485 может использоваться как в настольном положении, так и устанавливаться на стандартную DIN-рейку 35 мм.
Модификации- GW-485.01 конвертер RS-232 < - > RS-485.
- GW-485.02 конвертер Ethernet 10/100 < - > RS-232, RS-485.
- GW-485.03 конвертер Ethernet 10/100 < - > RS-485 и RS-232 < - > RS-485.
| Технические характеристики | |
| Питание, В; Гц | 220; 50 |
| Потребляемая мощность (без учета мощности потребления внешних устройств на шине RS-485), Вт, не более | 0,3 |
| Напряжение питания внешних устройств, В | 12 |
| Ток потребления внешних устройств, мА, не более | 80 |
| Гальваническая изоляция интерфейса RS-485, кВ | 2,5 |
| Диапазон рабочих температур, °C | -40... 70 |
| Скорость передачи данных, кбод | 2,4... 115,2 |
| Габаритные размеры (Ш х В х Г), мм | 105 х 110 х 65 |
| Масса, кг, не более | 0,3 |
Сделать заказ и запросить дополнительную информацию по GW-485 Вы можете здесь.
