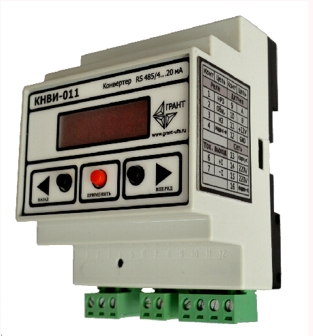

КНВИ-011 Конвертер индикаторный
Область применения
КНВИ-011 предназначен для использования в комплексах телемеханики в качестве:
- связующего устройства между датчиками с цифровым выходом RS-485 и устройствами ввода информации с аналоговыми входами 4...20 мА;
- устройства сигнализации выхода измеряемого параметра за пределы установленной величины;
- устройства отображения измеряемой величины.
Конвертер КНВИ-011 применяется для сопряжения датчиков, имеющих цифровой нормированный выходной сигнал RS-485 (МТУ-04, МТУ-05, ПДИ-01, ПТИ-01) и аналоговых устройств ввода измерительной информации (4…20 мА).
Конвертер имеет дискретный выход типа "сухой контакт", что позволяет использовать КНВИ-011 совместно с устройствами, имеющими дискретные входные каналы.
Индикатор позволяет обслуживающему персоналу контролировать измеряемый параметр непосредственно на месте установки оборудования.
Для более полноценного использования входных аналоговых каналов в КНВИ-011 реализовано программное масштабирование измеряемой величины в диапазон 4...20 мА, которое задается при настройке конвертера.
КНВИ-011 формирует выходное напряжение +12 В для питания подключаемых датчиков.
Конвертер устанавливается на стандартную DIN-рейку 35 мм и не требует дополнительного блока питания при работе от сети ~220 В.
Установка и извлечение конвертера не требует отсоединения проводов.
Температурный диапазон работы от -40 до +70°C.
Для работы с датчиками, устанавливаемыми во взрывоопасных зонах, конвертер может быть укомплектован искрозащитным барьером типа БИСГ12-4.
Функции:- вывод измерительной информации в виде аналогового сигнала 4…20 мА, с программируемым диапазоном входной нормированной величины;
- отображение текущих значений на цифровом дисплее;
- выполнение функций дискретного сигнализатора выхода измеряемой величины за пределы уставки с программируемым гистерезисом;
- формирование напряжения +12 В для питания подключаемых датчиков.
| Технические характеристики | |
| Диапазон изменения нормированной величины, единиц | 0... 999,9 |
| Приведенная погрешность аналогового канала во всем диапазоне рабочих температур (без учета погрешности датчика), %, не более | 0,2 |
| Разрешение аналогового канала, мкА | 0,24 |
| Напряжение питания, В | 220 |
| Потребляемая мощность, Вт | 0,18 |
| Диапазон рабочих температур, °C | -40... 70 |
| Габаритные размеры (Ш х В х Г), мм | 70 х 106 х 58 |
| Масса, кг, не более | 0,3 |
