Датчик вибрации АВС 015

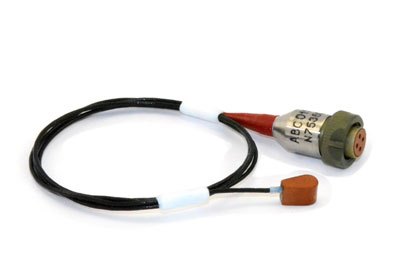

ВИБРОПРЕОБРАЗОВАТЕЛЬ АВС 015
Миниатюрный вибропреобразователь АВС 015 предназначен для измерения виброускорений на объектах с малыми габаритами, тонкими поверхностями и оболочками.
Чувствительный элемент компрессионного типа. Вибропреобразователь выполнен по однопроводной электрической схеме, изолированной от корпуса. Отличительные особенности вибропреобразователя - малые габариты и широкий диапазон рабочих частот. Корпус вибропреобразователя изготовлен из изоляционного материала ДСВ-2-Р-2МЛ-Л. Крепление вибропреобразователя осуществляется с помощью клея холодного отверждения.
Включен в Государственный реестр средств измерений РФ.
| Коэффициент преобразования по напряжению, мВ/g | 2 |
| Диапазон рабочих частот, Гц | 10 ÷ 20000 |
| Собственная частота, кГц | не менее 60 |
| Отн.коэффициент поперечного преобразования, не более, % | 5 |
| Емкость, пФ | 180 ± 40 |
| Нелинейность амплитудной характеристики,не более % | 3 |
| Сопротивление изоляции при н.у., МОм | не менее 100 |
| Основная погрешность, не более, % | 3 |
| Масса (без кабеля), г | 1 |
| Вид электрической схемы | однопроводная, изолированная от корпуса |
| Материал корпуса | ДСВ-2-Р-2МЛ-Л |
| Соединитель (разъем) | розетка РС4ТВ |
| Крепление | клеевое |
| Защита от внешней среды | пыле- , влагонепроницаемый корпус |
| Тип усилительно-преобразующей аппаратуры | П120-08, СС9НФМ-15 |
| Рабочий диапазон температур, °С | -50 ÷ +200 |
| Верхний предел ускорений вибрация, g удар, g |
1000 2000 |
| Деформационная чувствительность (на установочной плоскости) g/µstr | 0,009 |
| Электромагнитная чувствителность (50 Гц, 80 А/м), %*м/А | 0,00002 |
| Акустическая чувствительность (6 кПа) %/кПа | 0,05 |
| Ресурс работы, ч | 10000 |
