Расходомер вихревой РВ 298

Расходомер вихревой РВ 298 (БЫ2.833.298)

Расходомер предназначен для преобразования в пропорциональный электрический сигнал объёмного расхода агрессивных, криогенных и маловязких жидких и газообразных рабочих сред, протекающих в напорных трубопроводах.

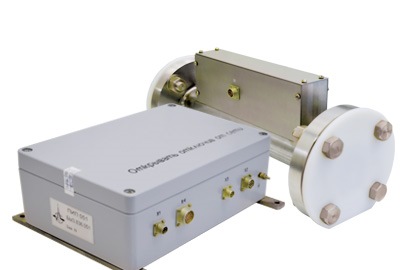

Расходомер применяется в ракетно-космической технике при стендовой отработке двигателей многоразового использования. Расходомер состоит из преобразователя расхода вихревого (ПРВ) и преобразователя измерительного промежуточного (ПИП).

Условный диаметр, мм 50
Диапазон рабочих расходов, м3/ч 3 ÷ 60
Пределы погрешности измерения расхода рабочей жидкости, % ±0,25



Температура рабочей среды, °С -196 ÷ +150
Температура окружающей среды, °С -50 ÷ +40
Давление рабочей среды, не более, МПа 2,5
Необратимая потеря давления на верхнем пределе измерений, МПа 0,15
Напряжение питания, В 27±2,7



Выходные сигналы:
Постоянное напряжение, линейно изменяющееся при изменении расхода 0 ÷ 60 м3/ч, В 0,25(±0,001) ÷ 5(±0,005)
Постоянный ток, линейно изменяющийся при изменении расхода 0 ÷ 60 м3/ч, мА 4,8(±0,02) ÷ 20(±0,02)
Частота, Гц 6,3(±0,1) ÷ 125(±0,1)
Цифровой сигнал по интерфейсу RS-485, B  -0,25(±0,001) ÷ 5(±0,005)
Масса, кг 11
Срок службы, лет 18
Назначенный ресурс, ч 1,2·105

Расходомер вихревой РВ 298
