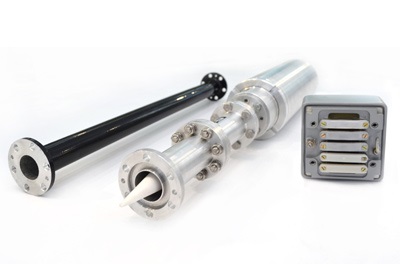

Система микрорадарной локации
Система микрорадарной локации предназначена для измерения уровня жидкого компонента топлива в баке ЖРДУ в процессе заправки, стоянки, предпусковых операций и в процессе полета. Точность и стабильность измерений не зависит от влияния дестабилизирующих факторов температура окружающей среды, наличие испарений внутри резервуара, агрессивный характер контролируемого продукта и т.п.), возможность работы во взрывоопасных зонах.
Основные преимущества системы
Радиолокационный метод измерения уровня применяемый в системе позволяет:
- увеличить точность измерения не зависимо от влияния дестабилизирующих факторов;
- уменьшить потребляемую мощность системы измерения;
- проводить измерения жидких и сыпучих материалов.
- проводить измерения материалов типа амил, жидкий кислород;
- обеспечить высокую частоту измерения до 30 Гц;
- исключить необходимость использования большого числа датчиков, что приведет к увеличению надежности и снижению эксплуатационных расходов.
Внедрение системы позволит значительно сократить расходы в процессе изготовления и эксплуатации изделия. Непрерывное измерение позволит оценивать гарантийные запасы топлива и уменьшать массу изделия. Масса и энергетические характеристики, позволяют применять систему в разных областях промышленности.
| Диапазон измерения, м | 0,5 ÷ 10 |
| Погрешность измерения, мм | 2,5 |
| Напряжение питания, В | 24 ÷ 34 |
| Частота измерения, Гц | 10 |
| Масса без волновода , не более, кг | 4,5 |
| Рабочая температура окружающей среды, ˚С | -10 ÷ +50 |
| Температура измеряемой среды, ˚С | -185 ÷ +350 |
| Габаритные размеры уровнемера, мм | Ø = 90мах; L = 320мах |
| Габаритные размеры блока БСИ, мм | 90 х 90 х 66 |
| Ток потребления в режиме термостатирования, не более, А | 0,8 |
| Ток потребления, обычный режим, не более, А | 0,4 |
| Длина линии связи "уровнемер –блок БСИ", не более, м | 60 |
| Длина линии связи "блок БСИ - телеметрическая система", не более, м | 10 |
| Передача информации последовательным кодом, В | 0,5 ÷ 5 |
Сделать заказ и запросить дополнительную информацию по Система микрорадарной локации Вы можете здесь.
