Магниторезистивные чувствительные элементы бесконтактного контроля тока МРЧЭ238
Элемент магниторезистивный предназначен для бесконтактного контроля тока в электрических цепях.

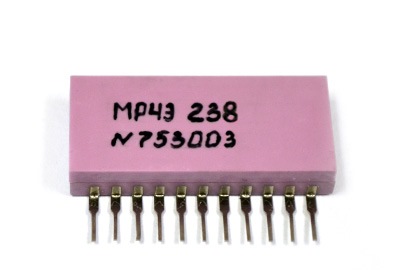

МРЧЭ 238 представляют собой микросборку, помещенную в металлокерамический корпус для изделий микроэлектроники производства ОАО «Завод Марс» (г. Торжок).
Принцип действия основан на использовании магниторезистивного эффекта в тонких пленках из ферромагнитного металла. Элемент магниторезистивный МРЧЭ238 содержит многослойную тонкопленочную структуру, включающую следующие электрически изолированные друг от друга элементы:
- измерительная схема, представляющая собой замкнутый мост из четырех тонкопленочных магниторезисторов;
- проводник перемагничивания;
- проводник управления.
| МРЧЭ 238 | МРЧЭ 238-01 | |
| Диапазон измерения, мА | ±25 | ±100 |
| Напряжение питания мостовой измерительной схемы, В | 5 ÷ 10 | |
| Сопротивление мостовой измерительной схемы, кОм | 1,5 ÷ 3,0 | |
| Сопротивления проводника перемагничивания, не более, Ом | 2 | |
| Сопротивления проводника управления, не более, Ом | 50 | |
| Функция преобразования | линейная | |
| Коэффициент преобразования, мВ/(В•А) | 10 ÷ 30 | 2,5 ÷ 7,5 |
| Начальный выходной сигнал мостовой измерительной схемы, не более, мВ/В | 1 | |
| Нелинейность, не более, % | 5 | |
| Диапазон рабочих частот, кГц | 0 ÷ 200 | |
| Диапазон рабочих температур, °С | -50 ÷ +150 | |
| Габаритные размеры, мм | 30,5 х 17,9 х 5,3 | |
| Масса, не более, г | 6 | |
| Потребляемая мощность, не более, Вт | 0,25 | |
Особенности:
- МРЧЭ238 и МРЧЭ238-01 содержат гальванически не связанный с измерительной
схемой проводник (проводник управления), по которому должен пропускаться
контролируемый электрический ток. При использовании МРЧЭ238 и МРЧЭ238-01
проводник управления должен быть включен последовательно в контролируемую
электрическую цепь;
- возможно применение МРЧЭ238 путем прикладывания чувствительного элемента к проводнику с током. При этом диапазоны контролируемого тока от (0-1) до (0-100) А.
