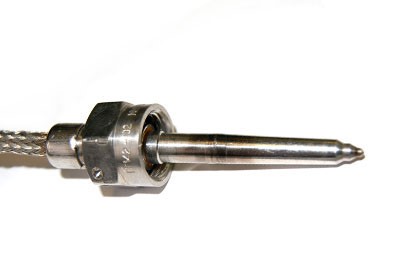

Датчик температуры ТТ 142
ТЕРМОМЕТР ТЕРМОЭЛЕКТРИЧЕСКИЙ (БЫ2.821.135 ТУ)
Предназначен для измерения температуры газовых и жидкостных неагрессивных, агрессивных и окислительных сред в трубопроводах. Чувствительным элементом термометра является термопара закрытого типа:
- на основе термопарных проволок хромель и алюмель (ХА) диаметром 0,7 мм для ТТ 142…ТТ 142 – 03;
- на основе термопарных проволок хромель и копель (ХК) диаметром 0,7 мм для ТТ 142 – 04 …ТТ 142 – 07;
- на основе термопарного кабеля КТМСп (ХА) для ТТ 142-08 …ТТ 142-11;
- на основе термопарного кабеля КТМСп (ХК) для ТТ 142-12 …ТТ 142-15.
Рабочий спай термопар электрически соединён с корпусом для уменьшения термиче-ской инерции (заварен в торце вместе с корпусом). Корпус термометра изготовлен из сплава ХН67МВТЮ.
В термометрах ТТ 142…ТТ 142 – 07 имеется дополнительный узел герметизации на основе кремнепласта, расположенный в непогружаемой части корпуса, в связи с чем температура в месте крепления термометра не должна превышать 250 °С. Кабельная часть термометров защищена от механических воздействий и экранирована плетенкой ПН 3х6. Крепление термометра на изделии производится с помощью накид-ной гайки с резьбой М18х1,5–6Н. Радиус изгиба кабеля должен быть не менее 25 мм. Допускается скручивание кабеля на угол не более 60 º.
| ТТ142, ТТ142-04, ТТ142-08, ТТ142-12 |
ТТ142-01, ТТ142-05, ТТ142-09, ТТ142-13 |
ТТ142-02, ТТ142-06, ТТ142-10, ТТ142-14 |
ТТ142-03, ТТ142-07, ТТ142-11, ТТ142-15 |
|
| Диапазон измерения, °С: ТТ 142, −01, −02, −03 ТТ 142-08 ÷ ТТ 142-11 ТТ 142−04, −05, −06, −07, -12 ÷ -15 |
-50 ÷ +1200 −50 ÷ + 1000 −50 ÷ + 600 |
|||
| Градуировочная характеристика: ТТ 142, −01, −02, −03, -08 ÷ -11 ТТ 142−04, −05, −06, −07, -12 ÷ -15 |
ХА(К) ХК(L) |
|||
| Класс допуска по ГОСТ Р 8.585-2001 | 2,3 | |||
| Сопротивление, Ом, не более | 15 | |||
| Показатель термической инерции, с, не более: ТТ 142 ÷ ТТ142-07 ТТ 142-08 ÷ ТТ 142-15 |
0,8 0,5 |
|||
| Гарантийная наработка, мин, не менее | 20 | |||
| Соединитель (разъём) | вилка 2РМТ14КПН4Ш1В1В | |||
| Длина погружаемой части, мм | 30 | 40 | 55 | 75 |
| Диаметр погружаемой части, мм | 14 | |||
| Длина кабеля, мм | 500 | |||
| Масса, г, не более | 300 | |||
Сделать заказ и запросить дополнительную информацию по ТТ 142 Вы можете здесь.
