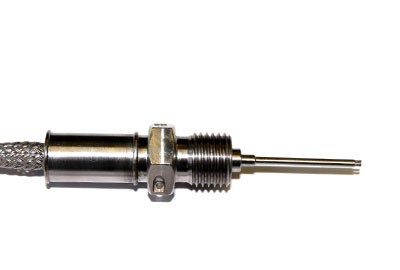

Датчик температуры ТТ 257.01
ТЕРМОМЕТР ТЕРМОЭЛЕКТРИЧЕСКИЙ (БЫ2.821.257 ТУ)
Предназначен для измерения температуры агрессивных и неагрессивных газовых потоков по двум независимым каналам. Имеет два чувствительных элемента, представляющие собой термопары с термоэлектродами хромель и алюмель диаметром 0,16 мм, выполненные на основе термопарного кабеля КТМС диаметром в оболочке 0,7 мм. Рабочий спай термопар имеет электрический и термический контакт с корпусом термометра. Корпус термометра изготовлен из жаростойкого сплава ХН67МВТЮ. Герметизация термометра достигается пайкой чувствительного элемента высокотем-пературным припоем и сваркой модуля чувствительного элемента с корпусом термометра. Кабель термометра состоит из термопарных проволок хромель и алюмель диаметром 0,5 мм, изолированных друг от друга и экранированных плетенкой ПН6х10, и заканчивается вилкой. Крепление термометра на изделии - штуцер М14х1,5-6g.
| ТТ 257.01 | ТТ257− 01.01 | ТТ257− 02.01 | ТТ257− 03.01 | |
| Диапазон измерения, °С | −200 ÷ + 1100 | |||
| Градуировочная характеристика | ХА(К) | |||
| Класс допуска по ГОСТ Р 8.585-2001: в диапазоне от - 200 до - 40 °С в диапазоне от - 40 до + 850 °С |
3 2 |
|||
| Сопротивление, Ом, не более | 30 | |||
| Показатель термической инерции, с, не более | 0,1 | |||
| Ресурс работы, ч, не менее | 10000 | |||
| Соединитель (разъем) | вилка 2РМТ22КПН10Ш1В1В | |||
| Длина погружаемой части, мм | 28,5 | 20,5 | 30,5 | 26,5 |
| Диаметр погружаемой части, мм | 2 | |||
| Длина кабеля, мм | 500 ± 10 | |||
| Масса, г, не более | 140 | |||
