Датчик температуры ТТ 362
ТЕРМОЭЛЕКТРИЧЕСКИЙ ТЕРМОПРЕОБРАЗОВАТЕЛЬ (БЫ2.821.362 ТУ)
Предназначен для измерения температуры газовых и жидкостных агрессивных, в том числе окислительных сред. Количество каналов измерения- 4. Чувствительные элементы – термопары закрытого типа с заземлённым рабочим спаем, изготавливаемые на основе термопарного кабеля КТМСп ХА диаметром 0,7 мм. В варианте исполнения преобразователя ТТ 362-01чувствительные элементы изготавливаются на основе термопарного кабеля КТМСп ХА диаметром 1,5 мм с переходом в зоне рабочего спая на диаметр 0,7 мм, что позволяет обеспечить малую инерционность при более высокой стойкости к воздействующим механическим факторам в сравнении с вариантом исполнения ТТ 362.
Корпус преобразователя изготовлен из сплава ХН67МВТЮ. Кабель термометра экранирован плетенкой ПН 3 х 6, и заканчивается соединителем - вилкой 2РМТ22КПН10Ш1В1В. Крепление термометра на изделии производится с помощью накидной гайки с резьбой М18х1,5-6Н.
| Диапазон измерения, °С | − 200 ÷ + 1000 |
| Градуировочная характеристика | ХА(К) |
| Классы допуска по ГОСТ Р 8.585 – 2001 | 2;3 |
| Количество каналов измерения, шт. | 4 |
| Сопротивление, Ом, не более | 50 |
| Показатель термической инерции, с, не более | 0,09 |
| Ресурс работы, с, не менее | 3500 |
| Соединитель (разъём) | 2РМТ22КПН10Ш1В1В |
| Длина погружаемой части, мм | 38 |
| Диаметр погружаемой части, мм | 8,5 |
| Длина кабеля, мм | 500 ± 30 |
| Масса, г, не более | 200 |

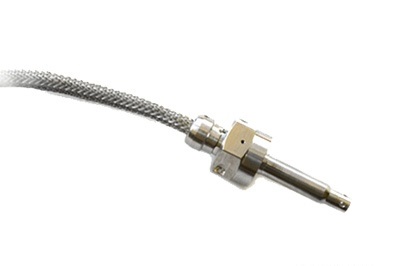

.jpg "Датчик температуры ТТ 362")
