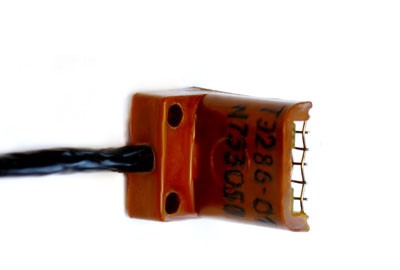

Датчик температуры ТЭ 286
ПОЛУПРОВОДНИКОВЫЙ ТЕРМОМЕТР СОПРОТИВЛЕНИЯ
Предназначен для измерения температуры газовой среды и является пер-вичным преобразователем температуры в составе термосигнализатора УТЕС – С.
Чувствительный элемент термометра – терморезистор, изготовленный из монокристаллического кремния, к контактам которого припаяны выводы. Чувствительный элемент закреплен в корпусе термометра. Термометр устанавливается в измеряемой среде таким образом, чтобы направление скорости газового потока было перпендикулярно плоскости чувствительного элемента. Установка производится с помощью двух винтов М1,6 × 0,75.
| ТЭ 286 | ТЭ 286−01 | |
| Диапазон измерения, °С | -50 ÷ +100 | |
| Сопротивление, при 20°С, Ом | 1500 ± 50 | |
| Температурный коэффициент сопротивления, не менее, 1/град.* | 0,007 | |
| Погрешность, °С | 0,1 ÷ 0,5 | |
| Показатель термической инерции, не более, с | 21 | |
| Ресурс работы, ч | 30000 | |
| Сопротивление изоляции в нормальных условиях, МОм | 20 | |
| Рабочий ток, максимальный/ рекомендуемый, мА | 1,0/(0,1 ÷ 0,5) | |
| Соединитель (разъем) | свободные концы, МСЭО16-13 2 × 0,08 |
вилка МР1-10 с кожухом |
| Схема подсоединения | двухпроводная | |
| Габаритные размеры, мм | 13 × 10 × 7 | |
| Степень защиты корпуса | IP 54 | |
| Масса, г | 12 | 18 |
