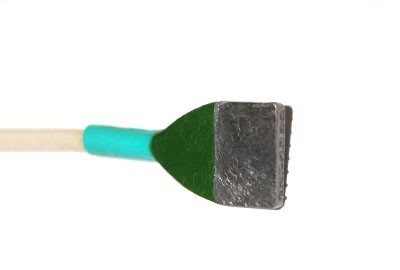

Датчик температуры ТЭ 305
ПОЛУПРОВОДНИКОВЫЙ ТЕРМОМЕТР СОПРОТИВЛЕНИЯ
Предназначен для измерения температуры плоской поверхности конструкции или воздушной среды.
Чувствительный элемент термометра – терморезистор, изго-товленный из монокристаллического кремния, к контактам которого припаяны выводы. Чувствительный элемент закреплен в металлическом корпусе. Крепление термометра к по-верхности, температура которой измеряется, производится путем прижима либо при помощи клея, работоспособного в диапазоне измерения термометра.
| ТЭ 305 | ТЭ 305−01 | ТЭ 305−02 | ТЭ 305−03 | ТЭ 305−04 | |
| Диапазон измерения, °С | -50 ÷ +180 | 0 ÷ +50 | |||
| Сопротивление, при 20°С, Ом | 1500 ± 22,5 | 1500 ± 37,5 | |||
| Сопротивление, при 35°С, Ом | - | 1700 ± 5,1 | |||
| Температурный коэффициент сопротивления в диапазоне от 0 до +100 °С, не менее, 1/град* | 0,007 | - | |||
| Температурный коэффициент сопротивления в диапазоне от 30 до 40 °С, не менее, 1/град | - | 0,0067 | |||
| Погрешность, °С | 0,1 ÷ 0,5 | ||||
| Ресурс работы, ч | 21000 | ||||
| Сопротивление изоляции в нормальных условиях, МОм | 20 | ||||
| Измерительный ток, мА | 0,1 ÷ 0,7 | ||||
| Соединитель (разъем) | вилка РПС 1 – 7 Ш |
свободные концы, МГТФ 1 × 0,03 |
розетка РС 4 ТВ |
вилка РПС 1 – 7 Ш |
|
| Схема подсоединения | двухпроводная | ||||
| Габаритные размеры, мм | 10 × 12 × 2 | ||||
| Степень защиты корпуса | IP 51 | ||||
| Масса, г | 6 | 3 | 10 | 3 | 10 |
