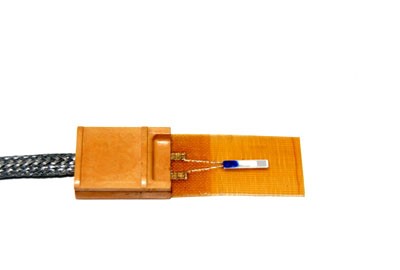

Датчик температуры ТП 350
ПЛАТИНОВЫЙ ПЛЁНОЧНЫЙ ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ (БЫ2.821.350 ТУ)
Предназначен для измерения температуры плоской поверхности элементов конструкции. Чувствительный элемент термопреобразователя – покупной с напылённой платиновой плёнкой. Для крепления на поверхность изделия используется клей холодного отверждения. Термометр имеет три модификации.
| ТП 350 | ТП 350−01 | ТП 350−02 | |
| Диапазон измерения, °С | -196 ÷ +300 | ||
| Сопротивление, при 0°С, Ом | 100 ± 0,24 | 500 ± 1,2 | 1000 ± 2,4 |
| Температурный коэффициент сопротивления, 1/град | 0,00385 | ||
| НСХ преобразования по ГОСТ 6651-2009 | Pt 100 | Pt 500 | Pt 1000 |
| Класс допуска по ГОСТ 6651-2009 | С | ||
| Время термической реакции τ0,63, с, не более | 0,2 | ||
| Ресурс работы, ч, не менее из них при температуре от 250 до 300 °С,ч, не менее |
330 000 3 |
||
| Сопротивление изоляции в нормальных условиях, МОм, не менее | 100 | ||
| Соединитель (разъём) | свободные концы | ||
| Схема подсоединения | двухпроводная | ||
| Габаритные размеры, мм, не более | 50 х 15 х 6 | ||
| Длина кабеля, мм | 130 | ||
| Масса, г, не более | 8 | ||
