Чувствительный элемент ТЭЭ 295
ПОЛУПРОВОДНИКОВЫЙ ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ (БЫ2.036.295 ТУ)
Предназначен для измерения температуры поверхности конструкции и выдачи сигнала в виде активного сопротивления.

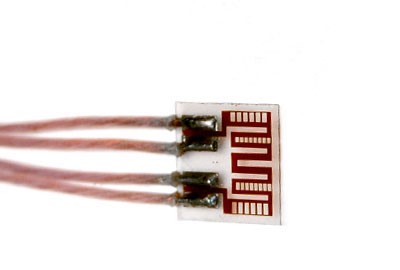

Представляет собой терморезистор, изготовленный из эпитаксиальной пленки кремния на сапфировой подложке (структура КНС). Крепление термометра к поверхности, температура которой измеряется, производится при помощи клея, работоспособного в диапазоне измерения термометра.
| ТЭЭ 295 | ТЭЭ 295−01 | |
| Диапазон измерения, °С | -196 ÷ +150 | -196 ÷ +250 |
| Сопротивление при 20 °С, Ом | 680 ± 1000 | |
| Температурный коэффициент сопротивления, 1/град* | 0,012 | |
| Погрешность, °С | 0,1 ÷ 0,5 | |
| Рабочий ток, максимальный/ рекомендуемый, мА | 1,0/(0,1 ÷ 0,5) | |
| Показатель термической инерции, с, не более | 0,1 | |
| Ресурс работы, ч | 5000 | |
| Соединитель (разъем) | провод МC 16-13 1 × 0,03 |
|
| Схема подсоединения | четырехпроводная | |
| Габаритные размеры, мм | 6 × 6 × 0,5 | |
| Масса, г, не более | 0,8 | |
