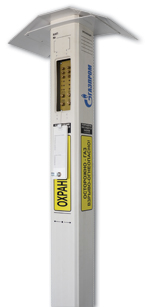

Контрольно-измерительный пункт КИП ХС «Менделеевец»
КИП ХС контрольно-измерительный пункт Менделеевец
применяется, для контроля показателей ЭлектроХимЗащиты (ЭХЗ) и
соединения силовых и измерительных цепей установленного на
участке оборудования ЭХЗ. КИП ХС Менделеевец согласно
нормативно-эксплуатационной документации располагаются на
протяжении трассы металлических трубопроводов в том числе
газо-нефте-проводов, промыслопроводов, водопроводов, проложенных
под землей для обозначения проложенной трассы трубопровода с
интервалом согласно проектно-сметной документации. Технические характеристики Пример условного обозначения: КИП.Н.ХС-24-4-БСЗ-10-2
Тип встроенного БСЗ
БСЗ-10
БСЗ-30
БСЗ-50
Номинальный действующий ток, А
10
30
50
Максимальный ток, А
15
45
75
Номинальный ток шунта 75 мВ, А
20
45
75
Суммарное сопротивление резисторов, Ом,
не менее
0,45±10%
0,35±10%
0,25±10%
Тип вентильного элемента
полупроводниковый диод
полупроводниковый диод
полупроводниковый диод
Допустимое обратное напряжение, В
1000
1000
1000
Способ регулирования сопротивления
плавное
плавное
плавное
Охлаждение
естественное воздушное
естественное воздушное
естественное воздушное
Степень защиты
IP 34 по ГОСТ 14254
IP 34 по ГОСТ 14254
IP 34 по ГОСТ 14254
Диапазон рабочих температур, С
от -45 до +55
от -45 до +55
от -45 до +55
Масса стойки КИП с БСЗ в сборе, кг, не
более
13,5
14,5
15,5
Срок службы, лет, не менее
10
10
10
- кол-во измерительных клемм – 24,- кол-во силовых клемм —
4, — кол-во каналов БСЗ – 2, Ток канала А — 10
Сделать заказ и запросить дополнительную информацию по КИП ХС «Менделеевец» Вы можете здесь.
