Контрольно-измерительные пункты (КИП)
Контрольно-измерительный пункты КИП используются в системах
коррозионной защиты, в качестве пунктов контроля
функциональности электрохимической защиты трубопроводов,
промыслопроводов, водо-проводов и других подземных металлических
сооружений а также служат для бесперебойного доступа к кабельным
выводам при выполнении работ по измерению показателей защитных
поляризационных потенциалов металлических конструкций.

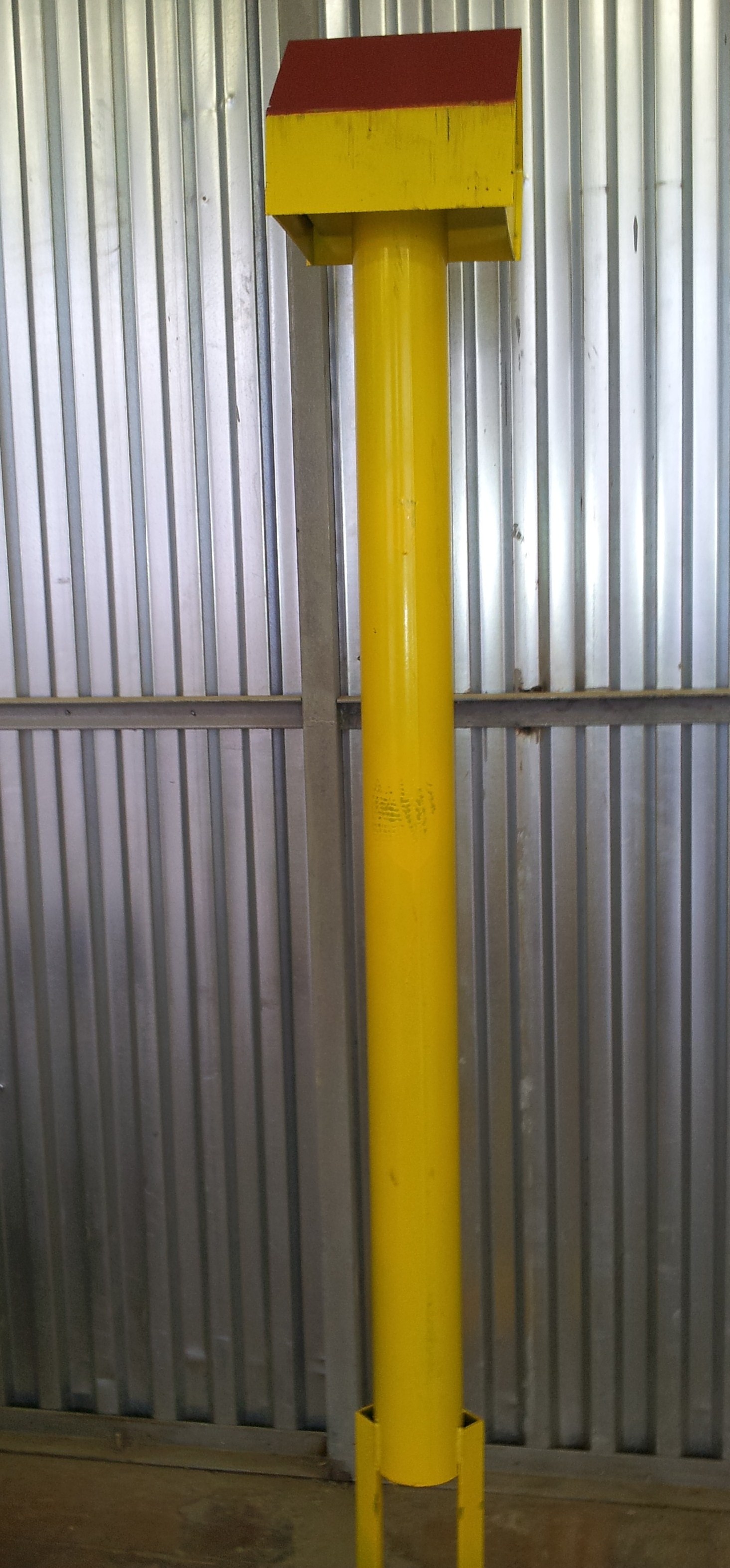

Конструктивно контрольно-измерительные пункты представляют
собой, железную стойку, с установленным в верхней части шкаф
(клемник) замыкающийся ключ.
|
Показатели |
Величины |
|
Климатическое исполнение |
УХЛ |
|
Диапазон рабочих температур окружающей среды |
от -60°С до +50°С |
|
Количество силовых зажимов, шт |
0, 2, 3, 4, 5, 6 |
|
Количество измерительных зажимов, шт |
0, 6, 12, 18 |
|
Допустимое сечение проводников, присоединяемых к силовым зажимам, мм2 |
до 100 |
|
Допустимое сечение проводников, присоединяемых к измерительным зажимам, мм2 |
до 10 |
|
Уровень заглубления, мм: |
800 |
| Масса КИПов, не более, кг | 32 |
|
Срок службы установок, лет |
30 |
Типоисполнение
|
Обозначение |
Уровень заглубления в грунт, мм |
Количество зажимов, шт |
|
|
силовых |
измерительных |
||
|
КИП 0-6-0,8 УХЛ 1 |
-800 |
- |
6 |
|
КИП 0-6-1,3 УХЛ 1 |
-1300 |
||
|
КИП 0-12-0,8 УХЛ 1 |
-800 |
- |
12 |
|
КИП 0-12-1,3 УХЛ 1 |
-1300 |
||
|
КИП 2-0-0,8 УХЛ 1 |
-800 |
2 |
- |
|
КИП 2-0-1,3 УХЛ 1 |
-1300 |
||
|
КИП 3-0-0,8 УХЛ 1 |
-800 |
3 |
- |
|
КИП 3-0-1,3 УХЛ 1 |
-1300 |
||
|
КИП 4-0-0,8 УХЛ 1 |
-800 |
4 |
- |
|
КИП 4-0-1,3 УХЛ 1 |
-1300 |
||
|
КИП 5-0-0,8 УХЛ 1 |
-800 |
5 |
- |
|
КИП 5-0-1,3 УХЛ 1 |
-1300 |
||
|
КИП 6-0-0,8 УХЛ 1 |
-800 |
6 |
- |
|
КИП 6-0-1,3 УХЛ 1 |
-1300 |
||
|
КИП 2-6-0,8 УХЛ 1 |
-800 |
2 |
6 |
|
КИП 2-6-1,3 УХЛ 1 |
-1300 |
||
|
КИП 3-6-0,8 УХЛ 1 |
-800 |
3 |
6 |
|
КИП 3-6-1,3 УХЛ 1 |
-1300 |
||
|
КИП 4-6-0,8 УХЛ 1 |
-800 |
4 |
6 |
|
КИП 4-6-1,3 УХЛ 1 |
-1300 |
||
|
КИП 5-6-0,8 УХЛ 1 |
-800 |
5 |
6 |
|
КИП 5-6-1,3 УХЛ 1 |
-1300 |
||
|
КИП 6-6-0,8 УХЛ 1 |
-800 |
6 |
6 |
|
КИП 6-6-1,3 УХЛ 1 |
-1300 |
||
|
КИП 2-12-0,8 УХЛ 1 |
-800 |
2 |
12 |
|
КИП 2-12-1,3 УХЛ 1 |
-1300 |
||
|
КИП 3-12-0,8 УХЛ 1 |
-800 |
3 |
12 |
|
КИП 3-12-1,3 УХЛ 1 |
-1300 |
||
|
КИП 4-12-0,8 УХЛ 1 |
-800 |
4 |
12 |
|
КИП 4-12-1,3 УХЛ 1 |
-1300 |
||
|
КИП 5-12-0,8 УХЛ 1 |
-800 |
5 |
12 |
|
КИП 5-12-1,3 УХЛ 1 |
-1300 |
||
|
КИП 6-12-0,8 УХЛ 1 |
-800 |
6 |
12 |
|
КИП 6-12-1,3 УХЛ 1 |
-1300 |
||
Пример записи обозначения КИП с шестью измерительными и
двумя силовыми клеммами при заказе и в документации изделия:
Контрольно-измерительный пункт КИП-2-6-УХЛ1
Сделать заказ и запросить дополнительную информацию по КИП, КИП-Д Вы можете здесь.
