Трансмиттер универсальный ЭКПТ-УС
ТУ 3185-003-93006952-2013 (черт. 22356-00-00 )
ЭКПТ-УС, предназначен для формирования кодовых (импульсных) комбинаций числового кода АЛС и управления трансмиттерными реле.
ЭКПТ-УС при установке на полках релейных стативов или в релейных шкафах автоблокировки в условиях эксплуатации взаимозаменяем с трансмиттерами типов КПТШ-515, КПТШ-715, БКПТ-УМ.
ЭКПТ-УС имеет два исполнения:
- в корпусе МТ;
- в корпусе реле НШ.
ЭКПТ-УС формирует на выходе кодовые (импульсные) комбинации числового кода АЛС для управления трансмиттерными реле в соответствии с выбранным типом кода, согласно таблице 1.
После снятия пломбируемой защитной крышки ЭКПТ-УС, имеется возможность выбора необходимого режима работы (типа кода) формирователя импульсов:
а) кодов механических трансмиттеров КПТШ-515 или КПТШ-715 (параметры кодовых комбинаций приведены в таблице 1);
б) защитного кода – ЗКПТ (параметры кодовой комбинации приведены в таблице 1).
Таблица 1
| Тип кода |
Обозначение кода |
Длительность, с |
|||||
| 1 импульс |
1 интерва |
2 импульс |
2 интервал |
3 импульс |
Большой интервал |
||
| КПТШ-515 |
«3» «Ж» «КЖ» |
0,35 0,38 0,23 |
0,12 0,12 -- |
0,22 0,38 -- |
0,12 -- -- |
0,22 -- -- |
0,57 0,72 0,57 |
| КПТШ-715 |
«3» «Ж» «КЖ» |
0,35 0,35 0,3 |
0,12 0,12 -- |
0,24 0,6 -- |
0,12 -- -- |
0,24 -- -- |
0,79 0,79 0,63 |
| ЗКПТ |
-- |
1,2 |
0,4 |
-- |
-- |
-- |
-- |
ЭКПТ-УС имеет световую индикацию: наличия питающего напряжения, исправного состояния и наличия формируемых кодов.
ЭКПТ-УС имеет возможность электропитания от источника однофазного переменного тока частотой 50±0.4Гц и напряжением 220±10%В или от источника постоянного тока напряжением 24±10%В (в корпусе реле НШ).
Амплитудное значение выходного сигнала ЭКПТ-УС при нагрузке 16 Ом при питании выходных ключей от внешнего источника постоянного тока с напряжением 13,5 В не менее 11,5 В.
Выходные электронные ключи трансмиттера должны коммутировать сигналы в цепях постоянного тока:
- коммутируемое постоянное напряжение не более 40 В,
- коммутируемый предельный ток не более 0,5 А.
ЭКПТ-УС имеет диагностический выход.

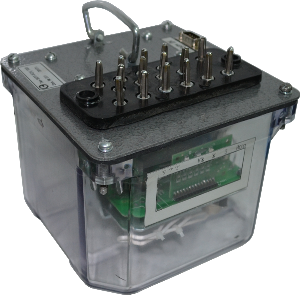

ЭКПТ-УС(1).
ЭКПТ-УС(2) в корпусе НШ.
