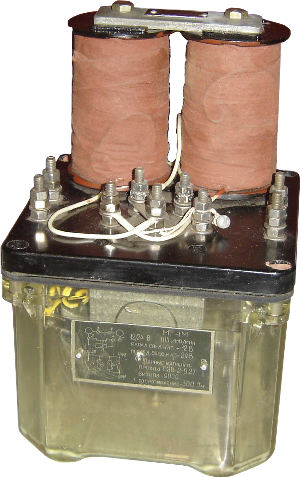

Трансмиттеры маятниковые МТ-1М (1305-00-00) и МТ-2М (22199-00-00)
ТУ 32 ЦШ 330-80
Трансмиттеры маятниковые типа МТ-1М предназначены для работы в устройствах импульсной и кодовой автоблокировки для импульсного питания рельсовых цепей. Трансмиттеры МТ-2М предназначены для управления работой мигающих огней светофоров в устройствах электрической централизации, автоблокировки и переездной сигнализации.
Трансмиттеры рассчитаны для работы в напольных шкафах вне помещений в условиях умеренного климата.
Габаритные размеры изделия приведены рис.1.
Масса изделий:
МТ-1М-не более 5,5 кг.
МТ-2М-не более 6,0 кг.
Питание трансмиттеров осуществляется от источника постоянного тока.
Номинальные значения и предельные отклонения основных электрических параметров изделия приведены в таблице 1.
Таблица 1.
| Соединение катушек |
Напряжение, В | Сопротивление, Ом | ||
| Номинальное |
Предельные отклонения |
Номинальное | Предельные отклонения |
|
| Параллельное |
12 |
±2 | 150 |
±10 |
| Последовательное |
24 |
±4 | 600 |
±10 |
Продолжительность импульсов и интервалов на контактах трансмиттеров и число колебаний маятника приведены в таблице 2.
Таблица 2.
| Тип трансмиттера |
Обозначение контактов |
Продолжительность импульсов, с |
Продолжительность интервалов, с |
Число колебаний маятника |
| МТ-1М | 31-32 | 0,27 ± 0,03 | не нормируется | 105 ± 10 |
| 41-42 | 0,27 ± 0,03 | не нормируется | ||
| МТ-2М | 31 -32 | 0,75 ± 0,05 | 0,75 ± 0,1 | 40 ± 2 |
| 41-42 | 1,0 ± 0,05 | 0,5 ± 0,1 |
Переходное сопротивление контактов не превышает 0,05 Ом.
Сделать заказ и запросить дополнительную информацию по МТ-1М, МТ-2М Вы можете здесь.
