Узлы управления ЭПУУ-7, ЭПУУ-8КПТШ
Кодовые путевые трансмиттеры типа КПТШ- 515 (22250-00-00), КПТШ-715 (22251-00-00), КПТШ-815 (22252-00-00), КПТШ-915 (22253-00-00), КПТШ-1015 (22254-00-00), КПТШ-1115 (22255-00-00), КПТШ-1315 (22256-00-00)
ТУ 32 ЦШ 60-78
Кодовые путевые трансмиттеры предназначены для преобразования непрерывного переменного тока в кодовый (импульсный ток), питающий рельсовые цепи в устройствах кодовой автоблокировки, электрической централизации и автоматической локомотивной сигнализации.
Электропитание трансмиттера осуществляется от источника однофазного переменного тока номинальным напряжением 220В с допустимыми отклонениями по напряжению в пределах от 198 до 231В.
Потребляемый ток при напряжении 231В не более 0,09А.

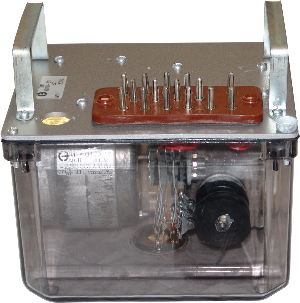

Внешний вид и установочные размеры трансмиттера приведены на рис.1.
Масса не более 7 кг.
Длительность импульсов и интервалов кодового цикла трансмиттеров, в зависимости от модификации, приведена в таблице 1.
Таблица 1.
| Тип трансмиттера |
Обозначение кода |
Продолжительность импульсов, с |
Продолжительность интервалов, с |
| КПТШ-515, КПТШ-815 |
" З " |
0,35; 0,22; 0,22 |
0,12; 0,12; 0,57 |
| " Ж " |
0,38; 0,38 |
0,12; 0,72 |
|
| "К Ж " |
0,23; 0,23 |
0,57; 0,57 |
|
| КПТШ-715, КПТШ-915 |
" З " |
0,35, 0,24, 0,24 |
0,12; 0,12; 0,79 |
| " Ж " |
0,35, 0,60. |
0,12; 0,0,79 |
|
| "К Ж " |
0,30; 0,30 |
0,63; 0,63 |
|
| КПТШ-1015, КПТШ-1315 |
" А1 " |
0,34; 0,34; 0,34; 0,34 |
0,12; 0,12; 0,12; 0,12 |
| " А2 " |
0,34; 0,34, 0,34; 0,34 |
0,12; 0,12; 0,12; 0,12 |
|
| КТНШ-1115 |
" З " |
0,35; 0,22; 0,16 |
0,12; 0,12; 0,63 |
| " Ж " |
0,35; 0,22 |
0,12; 0,91 |
|
| "К Ж " |
0,47 |
0,13 |
Допустимые отклонения продолжительности импульса и короткого интервала не превышает +0,01 с, а длинного интервала +0,02 с.
Максимальный ток, разрываемый контактами при индивидуальной нагрузке, составляет:
при напряжении постоянного тока 12В-не более 200 мА; ,
при напряжении переменного тока 110В-не более 55 мА.
