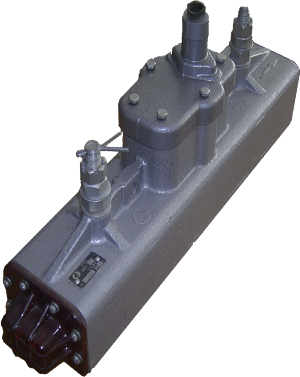

Катушки приемные локомотивные типа КПУ (36828-201-00)-КПУ-1, (36828-101-00)-КПУ-2
ТУ 32 ЦШ 2617-84
Катушки приемные локомотивные типа КПУ предназначены для приема кодовых сигналов в составе автоматической локомотивной сигнализации (непрерывного числового кода многозначной АЛС и других типов АЛС со скоростью движения до 200 км/ч), в условиях умеренного и холодного климата, но при верхнем значении предельной рабочей температуры +60оС и нижнем значении предельной рабочей температуры минус 60оС.
В соответствии с условиями размещения по допустимым механическим и климатическим воздействиям изделия относятся к классификационным группам ММ2 и К4.1 установленным в приложении Б ОТУ.
Степень защиты IP 65 по ГОСТ 14254.
Катушка КПУ-2 собирается из двух катушек КПУ-1 (два корпуса катушек КПУ-1 соединены механически вместе).
Основные электрические параметры катушек приведены в таблице 1.
Таблица 1
| Основные параметры |
КПУ-1 |
КПУ-2 |
| Индуктивность при частоте 100 ±1Гц, Гн |
6,5÷7,5 |
6,5÷7,5 |
| Добротность, не менее |
5,0 |
5,0 |
| * Действующее значение ЭДС, индуктируемой в обмотке катушки
рельсовой цепи, в которой течет ток 1 А, частотой 50 Гц, не менее, мВ |
83 |
75 |
| Активное сопротивление при температуре плюс 20 °С, Ом |
110÷124 |
110÷124 |
* Катушка подвешена на высоте 150 мм от нижней грани катушки до верхней грани головки рельса.
Габаритные размеры катушек:
КПУ-1 – 519×108×202 мм.;
КПУ-2-519×216×202 мм.
Масса катушек: КПУ-1 – 13 кг, КПУ-2 – 26 кг.
Пример записи при заказе и в документации другого изделия:
Катушка приемная катушка локомотивная КПУ-1, УХЛ1, ТУ 32 ЦШ 2617-84;
Катушка приемная катушка локомотивная КПУ-2, УХЛ1, ТУ 32 ЦШ 2617-84.
