Устройство зарядное автоматическое трехфазное УЗАТ-24-30 (36769-01-00)
ТУ 32 ЦШ 1786-83.
Устройство зарядное автоматическое трехфазное УЗАТ-24-30 предназначено для эксплуатации в составе устройств электропитания электрической централизации крупных станций в непрерывном режиме (в составе панели ПВП-ЭЦК).
УЗАТ-24-30 рассчитано для работы в условиях умеренного и холодного климата.
Питание УЗАТ осуществляется:
от источника переменного тока напряжением (220±22) В и частотой (50 ±2) Гц;
от источника постоянного тока напряжением (26,4±4,8) В.
УЗАТ обеспечивает возможность изменения зарядного тока от 0 до 30 А в режимах постоянного и форсированного заряда при напряжении аккумуляторной батареи (24÷28) В с помощью внешних регулируемых резисторов.
УЗАТ в режиме постоянного подзаряда обеспечивает напряжение на аккумуляторной батареи (26,4±0,6) В при номинальном напряжении сети и изменении тока нагрузки от 3 до 30 А.
УЗАТ в режиме постоянного подзаряда обеспечивает напряжение на аккумуляторной батарее (26,4±0,26) В при токе нагрузки 15 А и изменении напряжения сети на 10% от номинального значения.
Уменьшение тока форсированного заряда УЗАТ при максимальном его значении, номинальном напряжении сети и изменении напряжения аккумуляторной батареи от 24 до 31 В, не более 15%.
Уровень напряжения пульсаций на выходе УЗАТ при включенной аккумуляторной батарее емкостью 72 А.ч не превышает 400 мВ.
УЗАТ в режиме постоянного подзаряда с отключенной батареей обеспечивает выпрямленное напряжение на нагрузке в пределах 23-27 В с уровнем пульсаций не более 4 В при номинальном напряжении сети и изменении тока нагрузки от 3 до 30 А, а также при изменении напряжения сети на ±10% и токе нагрузки 15 А.
УЗАТ при отключенной батарее восстанавливает работу на токи нагрузки 3 и 30 А после перерыва напряжения сети.
УЗАТ обеспечивает включение контроля перегрузки при зарядном токе 35 А и выключение контроля перегрузки при зарядном токе 30 А.
КПД УЗАТ при номинальном напряжении питания, токе заряда 30 А и напряжении батареи (26-27) В, не менее 0,6.

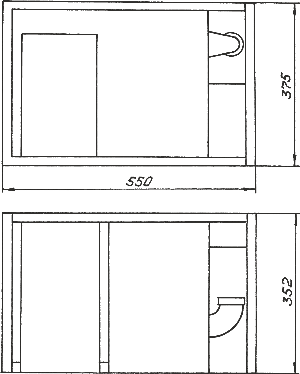

Габаритные размеры: 550×375×352 мм. Масса: не более 86 кг.
