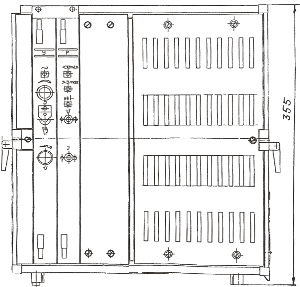

Устройство зарядное автоматическое УЗА-24 (36254-00-00) и УЗА-24-20 (36254-00-00-01)
ТУ 32-ЦШ3658-91
Устройство зарядное автоматическое типа УЗА-24 предназначено для автоматического регулирования оптимальных режимов непрерывного подзаряда, форсированного основного и дополнительного заряда аккумуляторной батареи с номинальным напряжением 24 В. Устройство позволяет также осуществлять безбатарейное питание релейной нагрузки. УЗА-24 размещаются в панелях питания (ПР2-ЭЦ, ПР3-ЭЦ) постов ЭЦ и рассчитано для работы при температурах от плюс 1 до плюс 400С.
Устройство имеет два варианта исполнения: без трансформатора (вариант УЗА-24 36254-00-00) и с трансформатором (вариант УЗА-24-20 36254-00-00-01).
Технические характеристики.
Электропитание УЗА-24 осуществляется от источника переменного тока номинальным напряжением 220 В частотой 50 Гц при допускаемых пределах изменения напряжения от 198 до 242 В.
Ток, потребляемый от сети переменного тока не более 5 А.
Устройство рассчитано на номинальное напряжение батареи 24 В.
Напряжение пульсаций на выходе при отключенной батарее и токе нагрузки 20 А-не более 0,5 В.
Выходное напряжение в режиме непрерывного подзаряда – 26,4±0,6В может быть перерегулировано пломбируемым регулятором до напряжения 27.2 В (для герметичной батареи).
Выходное напряжение в режиме форсированного дополнительного подзаряда – 28±0,7В может быть перерегулировано пломбируемым регулятором до напряжения 28.2 В (для герметичной батареи).
Ручная регулировка выходного тока в форсированном основном режиме осуществляется в диапазоне от 6 до 20 А.
КПД в режиме постоянного подзаряда при но минимальном напряжении питания и токе нагрузки 20 А не менее 0,75;
Габаритные размеры УЗА 24 219x364x355 мм. Масса не более 16,5 кг.
