Узлы управления ЭПУУ-7, ЭПУУ-8ПЧ 50/25-300-М
Преобразователь частоты ПЧ 50/25-300-М
(36698-224 – 00) ТУ 32 ЦШ 162.12-96

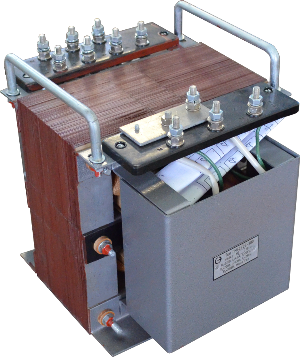

Преобразователь частоты ПЧ 50/25-300-М предназначен для питания рельсовых цепей с двухэлементными фазочувствительными приемниками переменным током 25 Гц. Преобразователь состоит из блока преобразования (БП) и блока конденсаторов (БК). Конструктивно блок преобразования выполнен по схеме трансформатора с ортогональными магнитными полями.
Электропитание преобразователя осуществляется от источника однофазного переменного тока частотой 50 Гц с номинальным напряжением 220 В с допускаемыми отклонениями по напряжению в пределах от 198 до 242 В, по частоте от 49 до 51 Гц.
Номинальная выходная мощность преобразователя 300 ВА.
Габаритные размеры и масса изделия приведены на рис.1
Величина гармоники 50 Гц в выходном напряжении 25 Гц при напряжении питания 242 В, минимальном значении емкости блока конденсаторов и режиме холостого тока нагрузки не превышает 4%.
Напряжения на выходах преобразователя при номинальном питающем напряжении и мощности нагрузки приведены в таблице 1.
Таблица 1.
| Место измерения |
Напряжение на выходе, В |
||
| Точка 1 |
Точка 2 |
номинал. |
предельное |
| II-I |
II-2 |
110 |
от 105 до 115 |
| II-I |
II-3 |
115 |
от 109 до 121 |
| II-I |
II-4 |
200 |
от 196 до 210 |
| II-I |
II-5 |
210 |
от 200 до 220 |
| II-I |
II-6 |
215 |
от 204 до 226 |
| II-I |
II-7 |
220 |
от 209 до 231 |
Ток, потребляемый преобразователем из сети при напряжении питающей сети 220 В и номинальной нагрузке не превышает 4 А, при коротком замыкании нагрузки-5 А.
Преобразователь автоматически возобновляет режим генерации выходного напряжения после изменения режима нагрузки от короткого замыкания до величины, соответствующей номинальной выходной мощности.
