Продукция > Функциональная аппаратура > МВС

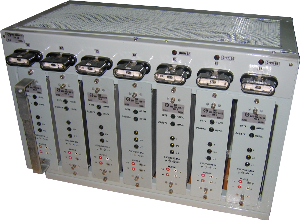

Модули выпрямителей стабилизированных МВС

(36761-370-00), ТУ 32 ЦШ 4625-2006

Модули выпрямителей стабилизированных МВС предназначены для замены УЗАТ-24-30, находящихся в эксплуатации в панелях типа ПВП-ЭЦК.

МВС выполнен на базе блоков питания стабилизированных типа БПС-30 В/10А, применяемых в панелях ПВП1-ЭЦК, ПВП1М-ЭЦК и ПВВ-ЭЦ.

Варианты исполнения МВС по номинальному выходному напряжению:-МВС-24/50 (36761-370-00);

- МВС-28/50 (36761-370-00).

Размеры МВС позволяют устанавливать его вместо УЗАТ-24-30 без дополнительных работ.

Подключение МВС осуществляется к существующему разъему УЗАТ-24-30.

МВС рассчитаны на работу от трехфазной сети переменного тока с номинальным напряжением 380/220 В с глухозаземленной нейтралью. Электрические характеристики модулей приведены в таблице 1.

Таблица 1

Тип модуля Напряжение "ПЗ",В Напряжение "З",В Максимальный ток, А
МВС 24/50 26,7±0,27 31,2±0,32 84
МВС 28/50 28,8±0,6 31,2±0,32 84

При токе нагрузки менее 50А предусмотрена возможность отключения избыточных блоков БПС.

Габаритные размеры, мм-550х380х359.

Масса, не более, кг. – 15, без блоков питания. Пример записи обозначения МВС при заказе:МВС 24/50 УХЛ 4.2. ТУ 32 ЦШ 4625-2006.


Сделать заказ и запросить дополнительную информацию по МВС Вы можете здесь.
