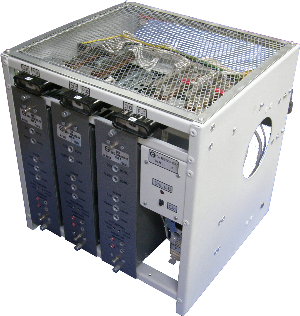

Блоки для аппаратуры электропитания МВС-24-20 (22362-00-00)
Областью применения МВС-24-20 являются находящиеся в эксплуатации панели распределительные типа ПР-ЭЦ, обеспечивающие электропитание электрических централизации (ЭЦ) промежуточных станций.
МВС-24-20 в панели ПР-ЭЦ обеспечивает питание нагрузки постоянного тока и заряд аккумуляторной батареи с номинальным напряжением 24 В взамен двух устройств зарядных автоматических типа УЗА-24-10 (один УЗА внутри панели и второй УЗА, устанавливаемый вне панели согласно 36719-01-00 ТО).
Подключение МВС-24-20 осуществляется к существующему разъёму УЗА-24-10.
Конструктивно МВС-24-20 располагается на полке внутри панели вместо УЗА-24-10.
Установка МВС-24-20 требует незначительного изменения монтажа панели.
Напряжение ПБК-МБК при применении модуля МВС24/20 регулируется в пределах:
- - в режиме ПЗ с точностью ± 1%-для классических аккумуляторов (с жидким электролитом)-26,8 В;
- для герметизированных аккумуляторов, изготовленных по е1-технологии-27,0В;
- для герметизированных аккумуляторов, изготовленных по АМ-технологии -27,2 В;
- - в режиме ФЗ-для любых аккумуляторов-не более 28,8 В.
Максимальная допустимая нагрузка-36А (с учётом горячего резерва 12А)
Конструктивно модуль состоит из трёх блоков типа БПС 30В/10А.
Масса полностью укомплектованного МВС 24-20-не более 18 кг.
Габаритные размеры: 320×352×375 мм.
