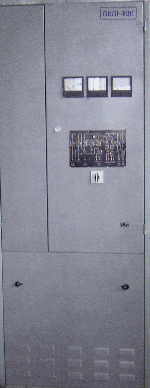

Панель выпрямительно-преобразовательная типа ПВП1-ЭЦК (36763-301-00)
ТУ 32 ЦШ 3848-2000
Панель выпрямительно-преобразовательная ПВП1-ЭЦК входит в состав устройств электропитания постов электрической централизации (ЭЦ) крупных станций (до 100 стрелок) с центральной системой питания и резервной кислотной аккумуляторной батареей номинальным напряжением 24 В. Панель рассчитана для эксплуатации в условиях умеренного и холодного климата.
Панель предназначена для заряда аккумуляторной батареи в двух режимах (непрерывного подзаряда и ускоренного заряда), для электропитания релейной нагрузки, светодиодного табло ЭЦ и других нагрузок постоянного тока и преобразования постоянного напряжения аккумуляторной батареи в переменное напряжение гарантированного питания ряда нагрузок.
Электропитание панели осуществляется:
от источника трехфазного переменного тока частотой 50 Гц номинальным напряжением 380/220 В с допускаемыми отклонениями фазного напряжения в пределах от 198 до 242 В, максимальный потребляемый ток в каждой фазе-5 А;
от кислотной аккумуляторной батареи номинальным напряжением 24 В.
Панель ПВП1-ЭЦК обеспечивает электропитание релейной нагрузки, при изменении тока нагрузки в пределах от минимального значения 10 А до максимального значения 50 А.
В панели предусмотрен нагруженный резерв источников электропитания релейной нагрузки.
Панель обеспечивает передачу на табло дежурного по станции (ДСП) и в аппаратуру частотного диспетчерского контроля (ЧДК) следующих сигналов:
- неисправность устройств, не требующая экстренного вызова электромеханика СЦБ(перегорание предохранителей, выход из строя резервируемых источников питания, преобразователей, выпрямителей);
- неисправность устройств, требующая экстренного вызова электромеханика СЦБ(обрыв аккумуляторной батареи, снижение напряжения батареи до (21 ,б±0:3) В, повреждение внутреннего источника питания блока управления зарядом БУЗ).
Габаритные размеры, мм-2300×900×500. Масса, не более, кг – 390.
