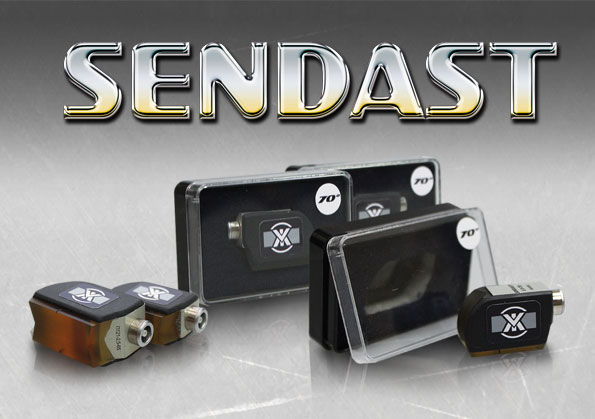

Ультразвуковые преобразователи SENDAST
Новинка на рынке неразрушающего контроля – ультразвуковые преобразователи
марки SENDAST с оригинальными эксплуатационно-потребительскими
характеристиками.
Отличительные особенности преобразователей SENDAST :
• Высокая износоустойчивость – особый полимер призмы по износу на стали
превосходит оргстекло в 4 раза
• 8000 метров - средний путь прохода (при шероховатости поверхности Rz40, усилии
прижима 1кг с применением контактной жидкости)
• Оригинальная эргономика - запатентованная геометрия призмы дает оптимальное
"геометрическое" подавление шумов в сочетании с высокими амплитудными
характеристиками полезных сигналов
• Антискользящий тактильный эффект – достигается боковыми накладками,
выполненными из специального маслостойкого полиуретана с высоким УЗ-затуханием
• Каждый преобразователь поставляется в индивидуальном упаковочном футляре
• Преобразователи дополнительно имеют обозначение по ГОСТ 26266-90 – П121-XX-XX
• Каждый преобразователь проходит первичную метрологическую экспертизу в
аккредитованной лаборатории ОАО НПО «ЦНИИТМАШ»
Описание конструкции:
• Бескорпусное исполнение – отсутствие «классического» прямоугольного корпуса,
не снижает прочностных характеристик преобразователя. Адгезия боковых
полиуретановых накладок к призме составляет 60 Н/100мм, что является критерием
высокопрочного клеевого соединения
• Для подключения к дефектоскопам преобразователи имеют зарекомендовавшие себя в
надежности разъемы LEMO серии 00
• Маркировка наносится на несъемный элемент конструкции преобразователя (кожух),
что исключает утрату идентификации изделия в течение всего срока службы.
• Идентификационная информация наносится по технологии "Металлографика®", когда
краситель не наносится на поверхность, а внедряется в микропоры на глубину 18-22
мкм и закрепляется, образуя с ней единое целое. Это обеспечивает сверх
устойчивое и долговечное изображение, способное выдерживать воздействие
агрессивных сред, трение, термическое влияние.
По запросу производится адаптация (притирка) рабочей поверхности
преобразователя под диаметры: труб от 25 до 219 мм и гибов от 76 до 400 мм.
На данный момент преобразователи SENDAST представлены двумя семействами:
СЕМЕЙСТВО SENDAST 2,5 (2,5 МГц)
|
Тип |
пьезоэлектрический ультразвуковой контактный наклонный совмещенный |
| Рабочий тип волн | поперечные |
| Рабочая частота, МГц | 2,5 ± 0,25 |
| Угол ввода в сталь (по ГОСТ 14782-86), град | 40...75 |
| Резерв чувствительности (по ГОСТ 14782-86) не менее, дБ | 50 |
| Пьезопластина - диск, диаметр, мм | 12 |
| Разъем | Lemo серии 00 |
| Габаритные размеры (Д×Ш×В), мм | 36×17×21 ± 1 |
| Масса, г | 16 ± 2 |
| Диапазон рабочих температур, ºС | -20...+50 |
| Средняя наработка до отказа, ч | не менее 1500 |
|
Средний путь прохода (при шероховатости поверхности Rz40, усилии прижима 1кг с применением контактной жидкости), м |
8000 |
| Преобразователь | Угол ввода в сталь, º | Стрела, мм |
| SENDAST 2,5-40 | 40 ± 1º | 9 ± 1мм |
| SENDAST 2,5-45 | 45 ± 1º | 9,5 ± 1мм |
| SENDAST 2,5-50 | 50 ± 1º | 10,0 ± 1мм |
| SENDAST 2,5-60 | 60 ± 2º | 11,0 ± 1мм |
| SENDAST 2,5-65 | 65 ± 2º | 12,0 ± 1мм |
| SENDAST 2,5-70 | 70 ± 2º | 13,0 ± 1мм |
| SENDAST 2,5-72 | 72 ± 2º | 13,5 ± 1мм |
| SENDAST 2,5-75 | 75 ± 2º | 14,0 ± 1мм |
СЕМЕЙСТВО SENDAST 5,0 (5,0 МГц)
| Тип | пьезоэлектрический ультразвуковой контактный наклонный совмещенный |
| Рабочий тип волн | поперечные |
| Рабочая частота, МГц | 5,0 ± 0,5 |
| Угол ввода в сталь (по ГОСТ 14782-86), град | 40...75 |
| Резерв чувствительности (по ГОСТ 14782-86) не менее, дБ | 50 |
| Пьезопластина - диск, диаметр, мм | 6 |
| Разъем | Lemo серии 00 |
| Габаритные размеры (Д×Ш×В), мм | 31×14×19 ± 1 |
| Масса, г | 10 ± 2 |
| Диапазон рабочих температур, ºС | -20...+50 |
| Средняя наработка до отказа, ч | не менее 1500 |
|
Средний путь прохода (при шероховатости поверхности Rz40, усилии прижима 1кг с применением контактной жидкости), м |
8000 |
| Преобразователь | Угол ввода в сталь, º | Стрела, мм |
| SENDAST 5-40 | 40 ± 1º | 6,0 ± 1мм |
| SENDAST 5-45 | 45 ± 1º | 6,0 ± 1мм |
| SENDAST 5-50 | 50 ± 1º | 6,5 ± 1мм |
| SENDAST 5-60 | 60 ± 2º | 7,0 ± 1мм |
| SENDAST 5-65 | 65 ± 2º | 7,0 ± 1мм |
| SENDAST 5-70 | 70 ± 2º | 7,5 ± 1мм |
| SENDAST 5-72 | 72 ± 2º | 8,0 ± 1мм |
| SENDAST 5-75 | 75 ± 2º | 9,0 ± 1мм |
СЕМЕЙСТВО SENDAST 2,5 (2,5 МГц)
|
Тип |
пьезоэлектрический ультразвуковой контактный наклонный совмещенный |
| Рабочий тип волн | поперечные |
| Рабочая частота, МГц | 2,5 ± 0,25 |
| Угол ввода в сталь (по ГОСТ 14782-86), град | 40...75 |
| Резерв чувствительности (по ГОСТ 14782-86) не менее, дБ | 50 |
| Пьезопластина - диск, диаметр, мм | 12 |
| Разъем | Lemo серии 00 |
| Габаритные размеры (Д×Ш×В), мм | 36×17×21 ± 1 |
| Масса, г | 16 ± 2 |
| Диапазон рабочих температур, ºС | -20...+50 |
| Средняя наработка до отказа, ч | не менее 1500 |
|
Средний путь прохода (при шероховатости поверхности Rz40, усилии прижима 1кг с применением контактной жидкости), м |
8000 |
| Преобразователь | Угол ввода в сталь, º | Стрела, мм |
| SENDAST 2,5-40 | 40 ± 1º | 9 ± 1мм |
| SENDAST 2,5-45 | 45 ± 1º | 9,5 ± 1мм |
| SENDAST 2,5-50 | 50 ± 1º | 10,0 ± 1мм |
| SENDAST 2,5-60 | 60 ± 2º | 11,0 ± 1мм |
| SENDAST 2,5-65 | 65 ± 2º | 12,0 ± 1мм |
| SENDAST 2,5-70 | 70 ± 2º | 13,0 ± 1мм |
| SENDAST 2,5-72 | 72 ± 2º | 13,5 ± 1мм |
| SENDAST 2,5-75 | 75 ± 2º | 14,0 ± 1мм |
СЕМЕЙСТВО SENDAST 5,0 (5,0 МГц)
| Тип | пьезоэлектрический ультразвуковой контактный наклонный совмещенный |
| Рабочий тип волн | поперечные |
| Рабочая частота, МГц | 5,0 ± 0,5 |
| Угол ввода в сталь (по ГОСТ 14782-86), град | 40...75 |
| Резерв чувствительности (по ГОСТ 14782-86) не менее, дБ | 50 |
| Пьезопластина - диск, диаметр, мм | 6 |
| Разъем | Lemo серии 00 |
| Габаритные размеры (Д×Ш×В), мм | 31×14×19 ± 1 |
| Масса, г | 10 ± 2 |
| Диапазон рабочих температур, ºС | -20...+50 |
| Средняя наработка до отказа, ч | не менее 1500 |
|
Средний путь прохода (при шероховатости поверхности Rz40, усилии прижима 1кг с применением контактной жидкости), м |
8000 |
| Преобразователь | Угол ввода в сталь, º | Стрела, мм |
| SENDAST 5-40 | 40 ± 1º | 6,0 ± 1мм |
| SENDAST 5-45 | 45 ± 1º | 6,0 ± 1мм |
| SENDAST 5-50 | 50 ± 1º | 6,5 ± 1мм |
| SENDAST 5-60 | 60 ± 2º | 7,0 ± 1мм |
| SENDAST 5-65 | 65 ± 2º | 7,0 ± 1мм |
| SENDAST 5-70 | 70 ± 2º | 7,5 ± 1мм |
| SENDAST 5-72 | 72 ± 2º | 8,0 ± 1мм |
| SENDAST 5-75 | 75 ± 2º | 9,0 ± 1мм |
Комплектация:
• Преобразователь
• Футляр
• Паспорт
Сделать заказ и запросить дополнительную информацию по SENDAST Вы можете здесь.
