А1550 IntroVisor

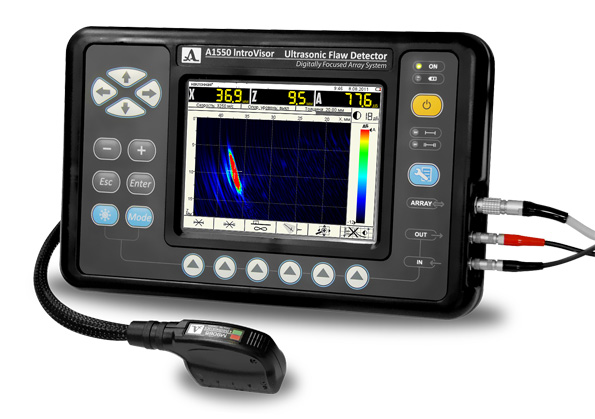

А1550 IntroVisor ультразвуковой высокочастотный томограф

А1550 IntroVisor или интровизор - ультразвуковой дефектоскоп с цифровыми фокусирующими антенными решетками и томографической обработкой данных для контроля металлов и пластмасс. Однозначно удобный и приятный в эксплуатации прибор для решения большинства задач ультразвуковой дефектоскопии.

А1550 станет могучим инструментом в руках профессионального дефектоскописта. Набор настроек и широта пользовательского интерфейса дают возможность решить практически любую задачу по ультразвуковому контролю. Не смотря на серьезный функционал и спектр решаемых задач Интровизор обладает русскоязычным, элементарным меню, которое не позволит оператору запутаться и допустить ошибки.

контроль сварных соединений труб и листового металла
дефектоскопия трубопроводной запорной арматуры, в том числе толстостенной арматуры (толщина стенки более 50 мм)

Преимущества томографии перед классическим ультразвуковым дефектоскопом

• оперативный и высокопроизводительный контроль сварных швов и основного металла с документированием полученных результатов
• визуализация внутренней структуры объекта контроля в режиме реального времени с частотой смены изображения 25 Гц
• возможность проведения ультразвукового контроля только вдоль линии сварного шва без поперечного сканирования, за счет сканирования виртуальным фокусом, что существенно сокращает время на подготовку околошовной зоны
• скорость сканирования вдоль сварного соединения может достигать 50 мм/с
• визуализация внутренней структуры объекта контроля в виде наглядного и достоверного изображения сечения (В-томограмма) в режиме реального времени с удобными шкалами расстояния и глубины, что делает более доступной расшифровку полученной информации

Особенности А1550 IntroVisor (интровизор)


• регулировка масштаба изображения в пределах: от обзора 250 мм до 5 мм на весь экран
• автоматические и ручные измерения уровней сигналов и координат дефектов
• в основе работы дефектоскопа-томографа лежит принцип цифровой (вычислительной) фокусировки антенной решетки (ЦФА) в каждую точку сечения, что обеспечивает наилучшее пространственное разрешение и максимальную чувствительность во всей визуализируемой области
• отличная чувствительность к различным типам дефектов
• отображение образов вертикально-ориентированных дефектов
• легкое и удобное МЕНЮ основных настроек для оперативного выбора и установки параметров рабочей конфигурации под каждый конкретный объект контроля
• интуитивный интерфейс с клавишами быстрого доступа к основным инструментам и параметрам
• доступность работы с прибором специалистам любого уровня квалификации, в том числе, не имеющим предварительной подготовки
• оперативное переключение между режимами ТОМОГРАФ и ДЕФЕКТОСКОП с соответствующей заменой антенной решетки на классический преобразователь
• быстросменные акустические модули антенных решеток, без всевозможных креплений, винтовых соединений и тп.
• небольшие габаритные размеры
• быстросменный литиевый аккумулятор, рассчитанный на 8 часов бесперебойной работы
• большой цветной дисплей
• защитный чехол, а также комплект ремней «hands free» делают этот прибор удобным инструментом для работы в труднодоступных местах
• энергонезависимая память для записи томограмм и эхо-сигналов, с возможностью просмотра
• связь по USB для вывода записанных данных на внешний компьютер
• специализированное программное обеспечение для приема данных из прибора, дальнейшей обработки, документирования в виде томограмм и эхо-сигналов с параметрами контроля и последующего архивирования
• функция А-СКАН в режиме ТОМОГРАФ позволяет визуализировать импульс А-Скана сигнала, строящийся по управляемой линии сечения, а также определять глубину залегания найденных дефектов и координаты угла ввода, что дает возможность правильного и оперативного выбора одиночного преобразователя при переключении прибора в режим ДЕФЕКТОСКОП
• измерение уровня сигналов и определение координат отражателей в каждой точке томограммы
• управляемая установка масштаба и положения области визуализации относительно антенной решетки
• два двумерных строба для автоматического определения координат дефектов
• оперативное управление контрастностью томограммы
• формирование, сохранение и выбор конфигураций настроек прибора под конкретный объект контроля
• выбор цветовой шкалы
• полуавтоматическая настройка чувствительности по стандартным образцам
• двумерная система пространственной регулировки чувствительности (ПРЧ) позволяет вести поиск и оценку малых дефектов по существующим нормативным документам, а также корректно оценивать размеры дефектов по всей контролируемой толщине объекта контроля
• контроль в системе трехуровневой оценки величины отражателя: «поиск-контроль-брак» с цветовой градацией уровней образов томограммы и автоматическим сравнением их с опорным уровнем

Режим ТОМОГРАФ - обеспечивает работу прибора с АР и формирование томограмм в реальном масштабе времени. При работе в томографическом режиме на экран выводится не только томограмма (В-Скан), но и служебная информация, включая стробы, курсоры, цифровые индикаторы и т.д.
После обнаружения дефектов обеспечивается возможность оценки их реальных или эквивалентных размеров следующими методами: классическим (сравнение с амплитудой сигнала от контрольного отражателя) и дефектометрическим (измерением координат характерных точек образа дефекта и расстояний между ними непосредственно по реконструируемому изображению).


Режим ДЕФЕКТОСКОП - обеспечивает работу прибора в качестве классического дефектоскопа с наклонными и прямыми преобразователями. При этом сигналы выводятся на экран в виде А-Скана.
В данном режиме прибор обладает всеми функциями, характерными для современного цифрового дефектоскопа (встроенные АРД-диаграммы, ВРЧ и DAC - кривые, цифровая многоуровневая система АСД).
Данный режим позволяет оценить размеры обнаруженных дефектов, согласно действующим руководящим документам и методикам ультразвукового контроля.


Функция НАСТРОЙКА - используется для выбора и установки параметров и рабочей конфигурации.
Существует возможность создания и сохранения ряда рабочих конфигураций под различные объекты контроля. Возможность задания имени объекта и технических параметров, с последующим выбором их из памяти прибора перед началом контроля.

Типы антенных решеток для работы с томографом


• М9060 4.0V0R40X10CL - 16 элементная АР продольных волн с центральной рабочей частотой 4 МГц и сектором обзора ±30°. Применяется для контроля основного тела металлических и пластиковых конструкций


• М9065 4.0V60R40X10CS - 16 элементная АР поперечных волн с центральной рабочей частотой 4 МГц и сектором обзора от 30° до 80°. Применяется для контроля сварных швов (в том числе аустенитных). Особенностью данной АР является отсутствие большой преломляющей призмы

Конструкция антенных решеток допускает замену акустического модуля по мере истирания его рабочей поверхности.
Пользователь имеет возможность самостоятельной замены изношенного акустического модуля АР без дополнительных операций, что позволяет проводить ультразвуковой контроль практически без остановки, тем самым повышая его производительность.
Существует возможность притирки сменного акустического модуля под различные диаметры труб, что существенно расширяет спектр решаемых задач ультразвукового контроля.

Отличительные особенности АР


• Возможность использования различных типов волн:
- поперечных для контроля сварных швов с сектором обзора, перекрывающим весь диапазон углов ввода ультразвука, используемых в типовых методиках ультразвукового контроля
- продольных для контроля основного тела металла
• Антенные решетки соизмеримы по габаритным размерам с традиционными преобразователями, что позволяет проводить контроль с минимальной зачисткой околошовной зоны
• Возможность самостоятельной замены акустического модуля АР
• Оперативное переключение между типами АР
• Исключительная износостойкость протекторов акустических модулей АР, изготовленных из композитных материалов, а не из стекла или оргстекла


Программное обеспечение


Специализированное программное обеспечение ADM - IntroVisor позволяет передавать сохраненные данные из прибора на внешний компьютер для дальнейшей обработки результатов контроля, документирования в виде томограмм и эхо-сигналов с параметрами контроля и последующего архивирования.

• A1550 IntroVisor - электронный блок УЗ дефектоскопа
• Съемный аккумулятор LiPOl 8,0 Ач-11,2В
• Антенная решетка М9065 4.0V60R40X10CS
• Антенная решетка М9060 4.0V0R40X10CL
• Кабель LEMO-LEMO одинарный 1,2 м
• Преобразователь S3568
• Преобразователь S5096 5,0-70
• Преобразователь S5182 2,5-65
• Сетевой адаптер с кабелем 220В-15В
• Кабель USB A-Micro B
• Компакт-диск с документацией и ПО
• Чехол Е14
• Жесткий кейс М20
• Калибровочный образец V2/25
