МАКС-EMK

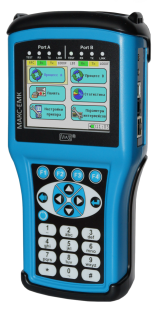

Тестер-анализатор пакетных сетей МАКС-ЕМК

Описание

Тестер-анализатор пакетных сетей  МАКС-ЕМК  является модернизированной версией известного прибора МАКС-ЕМ.   МАКС-ЕМК  позволяет контролировать и количественно оценивать параметры качества сетей с коммутацией пакетов.

Прибор выполнен в эргономичном корпусе, увеличен режим автономной работы до 10-12 часов, добавлен ряд новых опций, расширено количество измеряемых метрологических параметров, в частности измерение параметров высокоточной синхронизации времени сети Ethernet (протокол PTP).

Прибор можно применять при техническом обслуживании, проведении ремонтных работ, паспортизации, приемо-сдаточных испытаниях на сетях Ethernet и Gigabit Ethernet, а также использовать в качестве арбитражного средства при проверке показателей качества услуг связи.

Отличительной особенностью МАКС-ЕМК является простота и удобство управления, функциональность и компактность. Прибор быстро загружается и конфигурируется, интерфейс понятен на интуитивном уровне. Тестер-анализатор МАКС-ЕМК может использовать персонал, обслуживающий сети, производители оборудования для настройки и проверки сетевых устройств, представители контролирующих организаций для контроля оговоренного качества сервиса.

Анализатор МАКС-ЕМК подходит для работы в полевых условиях.

Прибор позволяет проводить тесты с настройками, как предустановленными в соответствии с рекомендациями RFC–2544, RFC–3393, Y.1564, так и гибко сконфигурированными пользователем под необходимые измерения. При измерении параметров высокоточной синхронизации времени прибор МАКС-ЕМК позволяет имитировать PTP клиента (slave) с возможностью выбора необходимого профиля настроек протокола PTP IEEE1588 v.2. В этом режиме производится оценка возможности соединения с доступными в сети PTP серверами, определение их параметров, сбор статистики обмена служебными сообщениями с каждым из определенных серверов с разбивкой по каждому типу сообщений. Возможно измерение разности фаз сигналов синхронизации, полученных по сети и опорных сигналов.

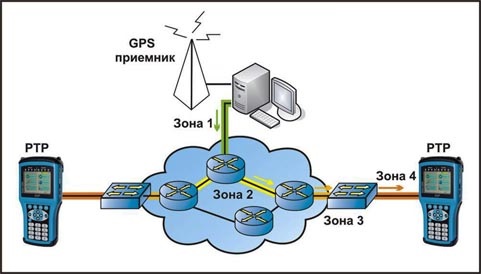

Концепция тестирования PTP

В модификации прибора МАКС-ЕМК «а» опорные сигналы подаются извне на специальные входы, а в модификации МАКС-ЕМК «в» имеется встроенные приемник GPS/Glonass, формирующий сигнал 1PPS и высокоточный генератор со стабильностью частоты 10^-9.

Наличие двух измерительных портов у МАКС-ЕМК позволяет проводить тестирование сетевого оборудования в различных режимах: двойном терминальном, использовать терминальный режим и шлейф одновременно, а также организовывать прозрачный режим для контроля и анализа трафика на канальном уровне и выше со сбором и отображением в реальном времени статистики по принимаемому и передаваемому трафику. Есть возможность по результатам тестирования формировать отчеты с сохранением их в энергонезависимой памяти прибора.

МАКС-ЕМК поддерживает возможность удаленного управления через порты USB или RJ -45 10/100 BASE – T.

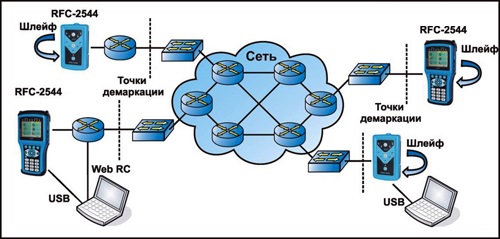

Концепция измерения сервисов IP сети

 Основные функции:

• параллельное тестирование двух интерфейсов Ethernet/Gigabit Ethernet;
• генерация/анализ трафика на канальном уровне и выше с установкой нагрузки, битов приоритета, длины пакетов, с настройкой MAC-адресов и IP-адресов источника, получателя и иных полей пакетов;сбор и отображение различной статистической информации по принимаемому и передаваемому трафику;
• тестирование в соответствии с рекомендациями RFC-2544, RFC-3393, Y.1564;
• измерение VoIP;
• контроль связности каналов и маршрутов на уровне IP: эхо-тестирование (ping), маршрут (traceroute), DNS;
• организация шлейфа на физическом, канальном и сетевом уровнях с заменой полей MAC, IP и других;
• организация соединения с одного измерительного порта на другой с параллельным сбором;поддержка протокола эксплуатации, администрирования и обслуживания (ОАМ) по Ethernet;
• диагностика неисправностей медного кабеля (расстояния до дефекта, перекрестности витых пар и т.д.);фильтрация трафика на канальном и сетевом уровнях;
• асимметричное тестирование;
• функцию генерации трафика с произвольно меняющимися MAC-адресами.
• поддержка протокола разрешения адресов (ARP);
• поддержка протокола динамической конфигурации узла (DHCP);
• поддержка мультипротокольной коммутации по меткам (MPLS);
• измерение вариации задержки пакетов (PDV);
• поддержка протокола высокоточной синхронизации времени (РТР) по рекомендации IEEE1588;
• измерение коэффициента битовых ошибок (BER);
• удаленное управление через порт USB, либо по дополнительному стыку Ethernet;хранение сохраненных настроек и результатов измерений во внутренней памяти;
• формирование отчетов по текущим результатам измерений.
