Сигнализаторы на токсичный газ (СО) МАГ1-0n2

МАГ1-0n2  предназначен  для  непрерывного  автоматического  контроля превышения  установленных порогов тревожной  и  аварийной   концентрации  угарного  газа  в  воздухе  в n2  точках,  где  n2 = 1.... 9.
Область  использования: жилые, бытовые, административные  и общественные помещения, оборудованные  отопительными  приборами, газогорелочными  устройствами,  в шахтах,  колодцах,  на  автостоянках,  в крытых  гаражах  и других объектах, где  возможно  скопление  угарного  газа.

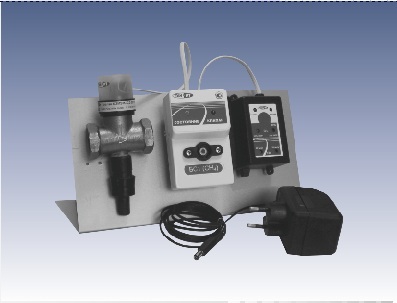

В  комплект поставки  МАГ1-0n2, входят:
- источник  питания -  1 шт. типа  БПС1 - 12 - 0,4  если  число  точек  контроля  не превышает 3-х, или   источник питания типа  БПС5 - 12 - 1,0    если   число точек контроля более 3-х., но  не более 9-ти;
- блоки сигнализации  на  угарный газ (СО) БС2,  количество БС2 –  равно  числу точек контроля  от 1 до 9-ти;
- комплект  соединительных  кабелей;
- имитатор клапана - 1 шт.
В  комплект  поставки  ККЗ  на  базе  МАГ1- 0n2 дополнительно  входят:
-  отсечное   устройство
-  ВПС  и  ПС - при необходимости.

Наименование параметра Значение параметра
Порог контроля концентрации СО мг/куб.м НКПР:
1 порог
2 порог
200
100
Основная абсолютная погрешность на 1/2 порогах, мг, не более ±10/±25
Напряжение питания (В) 12±10%
Потребляемая мощность (Вт), не более 3,0
Время прогрева (мин.), не более 3,0
Время срабатывания сигнализации (сек.), не более 240
Диапазон рабочих температур, град С

0 - 50

Уровень звуковой сигнализации, Дб, не менее 80
Степень защиты (по ГОСТ 14254) IP42

Средний срок cлужбы, лет:
сигнализатора
датчика

10
5

Габаритные размеры, мм, не более 98 х 57 х 35

В  режиме  «Работа»   блоки БС2    контролируют  присутствие   недопустимых  концентраций  угарного газа. В  случае, если    концентрация   газа    превышает   первый   порог,   включается   предупредительная    сигнализация   на   блоке  БС2,  обнаружившим  это отклонение. При  этом индикатор «Состояние»  на  этом  блоке  светится  красным цветом, одновременно  включен   однотональный  звуковой  сигнал.  В случае, если уровень загазованности уменьшится ниже  1-го порога – звуковая и световая сигнализация загазованности прекращается. В  случае,  если концентрация  угарного   газа  превышает 2-ой порог,  то  включается  аварийная сигнализация   на  блоке  БС2,  обнаружившим  это отклонение.   Индикатор  «Состояние» на  этом блоке  БС2  мигает красным  цветом, а  звуковая  сигнализация  переходит  в   режим  двухтонального  звукового  сигнала. По линии   « Управление »   формируется   сигнал   на  включение    вентилятора   и отключение  отсечного  клапана.  Индикатор “Клапан” на панели БС2 гаснет.

Примечание:   По  требованию  заказчика  в сигнализаторах на БС2 может  быть  предусмотрена  задержка  по  отключению  отсечного  устройства  на  время  до  30 мин.  после  включения  вентилятора.  Если в  течение  времени  задержки   концентрация  угарного  газа   при  работающем  вентиляторе   уменьшится  ниже  2-го порога,  отключение  подачи газа  к оборудованию  не  производится.  В  противном  случае  по  истечении  времени  задержки  отсечной  клапан  будет  закрыт.

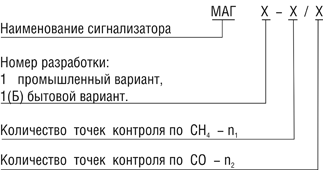

Обозначение МАГ1 при заказе


Сделать заказ и запросить дополнительную информацию по МАГ1-0n2 Вы можете здесь.
