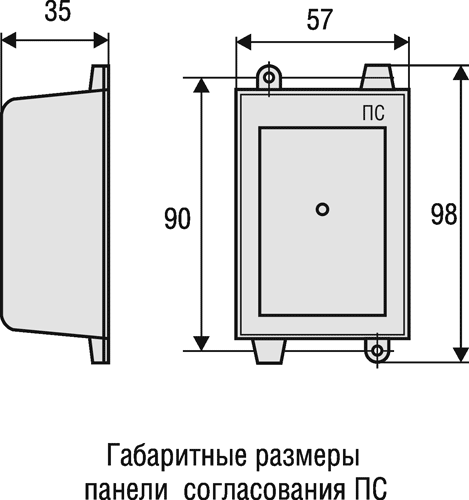

Панель согласования ПС
Панель согласования ПС предназначена для расширения функциональных возможностей
ККЗ. Она позволяет управлять двумя исполнительными устройствами запитанными от сети
~ 220В. Такими устройствами могут быть:
- автоматический клапан, который отключается по аварийным сигналам БС1 и БС2;
- внешний элемент сигнализации (сирена и световое табло);
- вентилятор вытяжной вентиляции, включается по аварийному сигналу блока БС2.
Панель согласования допускает подключение внешнего сигнала “Авария” (НЗ контакт)
и пожарных извещателей.
Схема подключения панели согласования см. ниже.
Как правило, комплексные системы контроля загазованности, контролирующие горючие
(БС1) и угарный (БС2) газы строятся следующим образом:
- по аварийному сигналу блока контроля горючего газа отключается отсечное устройство,
прерывающее подачу газа к газоиспользующему оборудованию и включается соответствующая
звуковая и световая сигнализация,
- по аварийному сигналу блока контроля угарного газа отключается отсечное устройство,
включается вытяжной вентилятор с целью проветривания помещения и включается соответствующая
звуковая и световая сигнализация.
Кроме того панель согласования позволяет:
-
транслировать информационные сигналы от блоков БС к выносному пульту
сигнализации ВПС.
