Менделеевец-МК - комплектный анодный заземлитель

Представленный на схеме комплектный заземлитель марки Менделеевец МК конструктивно выполняется в виде металлического контейнера. Он производится из оцинкованной стали, внутрь заземлителя Менделеевец МК помещается ферросилидовый электрод. Его правильное расположение обеспечивается центрирующими перегородками, которые фиксируют электрод. Свободное внутреннее пространство заземлителя Менделеевец МК заливается коксо-минеральным активатором марки КМА.

Контейнер служит корпусом заземлителя Менделеевец МК, он создается из тонколистовой оцинкованной стали с целью улучшения функциональных характеристик устройства — повышения коррозионной стойкости изделия и обеспечения более длительного периода эксплуатации. Жесткий корпус контейнера создает удобство перевозки/транспортировки и повышает равномерность засыпки коксо-минерального активатора вокруг электрода. Для простоты монтажа и удобства погрузочно-разгрузочных работ заземлитель Менделеевец МК снабжается монтажной скобой.

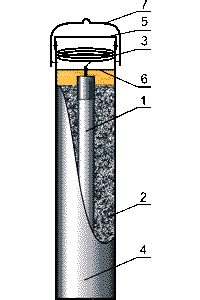

Схема заземлителя и обозначения:

1 — рабочий электрод;
2 — коксо-минеральный активатор КМА;
3 — кабель;
4 — корпус заземлителя;
5 — транспортная крышка;
6 — фиксирующая крышка;
7 — монтажная скоба.

Технические характеристики зазмелителя Менделеевец МК

Наименование параметров Значение
Снимаемая токовая нагрузка, А 5
Скорость анодного растворения, кг/А-год 0,2...0,4
Габаритные размеры, мм:
длина 1600
диаметр 210
Масса блока, кг (70±2)
Срок службы, лет, не менее 30

Комплект поставки заземлителя Менделеевец МК

Наименование комплектующих изделий Количество
Комплектный заземлитель «Менделеевец»- МК, блок 1
Монтажный комплект для присоединения заземлителей к монтажному кабелю, комплект 1
Монтажный комплект для изоляции кабельных соединений, комплект 1
Паспорт, шт. 1
Инструкция по монтажу 1

Производство ООО "Завод нефтегазовой аппаратуры Анодъ" (Корпорация ПСС www.pss.ru)
Сделать заказ и запросить дополнительную информацию по Менделеевец-МК Вы можете здесь.
