Менделеевец-МГ - глубинный анодный заземлитель
Показанный на рисунке справа анодный заземлитель Менделеевец МГ глубинного типа представляет собой блочно-комплектную сборную конструкцию. Менделеевец МГ отличается высокой степенью заводской готовности, это существенно облегчает проведение монтажных работ по установке заземлителя.
Конструктивно блок глубинного заземлителя формируется из пары секций. В каждом из элементов Менделеевец МГ размещается два ферросилидовых электрода. Секции блока объединяются между собой посредством петельного соединения.
Перевозка/транспортировка заземлителя Менделеевец МГ проводится в положении соединенных секций. Перед монтажом на объекте или на трассе блоки разворачиваются в единое целое, занимают соосное положение. В целях снижения сопротивления растеканию, повышения токовой нагрузки, снимаемой заземлителем, предусмотрено конструктивное решение: соединение секций-блоков в гирлянду.
Длина магистрального кабеля и газоотводной трубки составляет двадцать пять метров. Срок службы заземлителя Менделеевец МГ примерно равен тридцати годам.

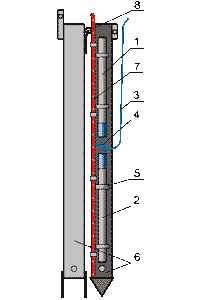

Схема заземлителя и обозначения:
1, 2 — ферросилидовые аноды;
3 — магистральный кабель;
4 — кабель присоединения;
5 — перегородки;
6 — корпус секций заземлителя;
7 — газоотводная трубка;
8 — петельное соединение.
Технические характеристики заземлителя Менделеевец МГ
| Наименование параметров | Значение |
|---|---|
| Снимаемая токовая нагрузка, А | 25 |
| Скорость анодного растворения, кг/А-год | 0,3...0,5 |
| Габаритные размеры, мм: | |
| длина (в монтажном положении) | 6200 |
| длина (в транспортном положении) | 3100 |
| поперечное сечение | 190 |
| Масса, кг | 200 |
| Срок службы, лет, не менее | 30 |
Комплект поставки заземлителя Менделеевец МГ
| Наименование комплектующих изделий | Количество |
|---|---|
| Глубинный заземлитель «Менделеевец»- МГ (длина магистрального кабеля и газоотводной трубки 25 метров*), блок | 1 |
| Паспорт, шт. | 1 |
| Инструкция по монтажу, шт. | 1 |
*Длина кабеля и газоотоводной трубки соответствует глубине бурения скважины и указывается при заказе.
Производство ООО "Завод нефтегазовой аппаратуры Анодъ" (Корпорация ПСС www.pss.ru)
