БЗТ - Блок защиты трубы
Ранее для выравнивания поляризационного потенциала на всей протяженности защищаемого объекта применяли блоки диодно-резисторные (БДРМ). Были разработаны новые блоки под наименованием БЗТ (Блок защиты трубы), за основу взяты DC/DC преобразователи с синхронным выпрямителем, что позволяет добиться 95% КПД. Ранее на БДРМ происходило простое гашение излишней энергии и выделение её в виде тепла.
В блоке БЗТ при КПД 95% такого выделения тепла не происходит, при 10А рассеивается всего 40Вт, а при 25А 60Вт. Активные элементы охлаждаются радиатором с площадью охлаждения всего 500см2 . Максимальная температура радиатора при максимальной мощности и температуре окружающей среды 20 градусов достигает всего 60 градусов.
Типы блоков БЗТ
Блоки БЗТ разработаны двух типов на 10А и на 25А. Каждый блок имеет вход для подачи суммарного потенциала с измерительного электрода и в дальнейшем есть возможность отслеживать данный потенциал и поддерживать его в заданных пределах, поэтому БЗТ не нуждается в дополнительном обслуживании и проверке защитного потенциала, следовательно, высвобождаются люди, которые ранее были заняты этой процедурой.
Каждый блок может оснащаться системой телеметрии, которая позволяет своевременно выявлять какой из блоков может находиться в аварийной ситуации, следовательно, есть возможность всегда своевременно произвести ремонт. Поскольку блок необслуживаемый, замена его производится целиком, предусмотрено легкое снятие и замена. В плане автоматизации мы пошли дальше, на основе данных телеметрии блок управления станции выставляет выходное напряжение станции необходимое и достаточное исходя из выходных параметров всех БЗТ, которые поступают с блоков телеметрии блоков БЗТ.

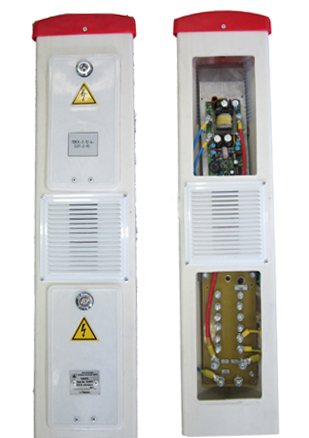

Этот способ позволяет дополнительно сократить расход электроэнергии, а следовательно, блоки БЗТ всегда работают в щадящем режиме. Блок БЗТ может монтироваться как в отдельном шкафу, так и в пластиковой вехе КИП. Блок БЗТ может использоваться и в привычном ручном режиме, аналогичном блоку БДРМ.
Блок БЗТ сохраняет работоспособность от -40 градусов до + 80 градусов. Габариты БЗТ гораздо меньше габаритов блока БДРМ. Так же предусмотрен вариант, если произошел обрыв одной из измерительных цепей, наш блок БЗТ переходит в режим стабилизации тока, поэтому защитный потенциал сохранит своё последнее значение.
Основные параметры БЗТ:
|
Наименование параметров |
Нормы для типов изделий |
|
|
БЗТ-10 |
БЗТ-25 |
|
|
Номинальный выходной ток, А |
10 |
25 |
|
Максимальный выходной ток, А |
12 |
30 |
|
Входное напряжение, В |
15 ÷ 50 |
|
|
Номинальный ток шунта 75мВ, А |
30 |
|
|
Пульсация выходного напряжения, %, не более |
1 |
|
|
Диапазон регулирования выходного тока, % |
0-100 |
|
|
Диапазон измерения суммарного и поляризационного потенциалов, В |
0 … -4,95 |
|
|
Диапазон задания суммарного потенциала, В |
-4,0 … -0,5 |
|
|
Диапазон задания поляризационного потенциала, В |
-2,0 … -0,5 |
|
|
Точность поддержания выходного тока, поляризационного и суммарного потенциалов, % , не более |
±1 |
|
|
КПД в номинальном режиме, %, не менее |
94 |
|
|
Охлаждение |
Естественное воздушное |
Естественное воздушное/ принудительное |
|
Степень защиты |
IР34 по ГОСТ 14254 |
|
Производство ООО "Завод нефтегазовой аппаратуры Анодъ" (Корпорация ПСС www.pss.ru)
Сделать заказ и запросить дополнительную информацию по БЗТ Вы можете здесь.
