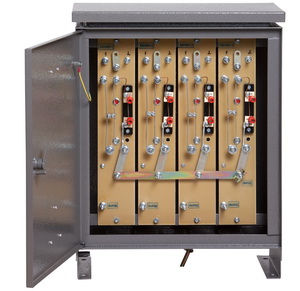

Блок диодно-резисторный модифицированный БДРМ

Предназначен для одновременной защиты от электрохимической коррозии до 4-х гальванически не связанных между собой подземных металлических сооружений. БДРМ работает совместно с выпрямителем для катодной защиты и обеспечивает катодную защиту сооружений путем установки тока защиты для каждого из объектов в зависимости от состояния их изоляции, а также может использоваться в качестве поляризованного дренажа.

Область применения

Предприятия нефтяного, газового, химического, энергетического и других промышленных комплексов. Предприятия коммунального хозяйства. Различные организации, эксплуатирующие оборудование для катодной защиты подземных металлических сооружений от электрохимической коррозии.

Конструктивные особенности БДРМ

Расширенная номенклатура блоков.
Возможность плавной регулировки каналов.
Удобство и высокая скорость работ при обслуживании.
Установка защитного тока в каждом канале выполняется одним замыкателем.
Возможность параллельного соединения каналов многоканальных блоков для увеличения суммарного номинального и максимального тока.
Возможность последовательного соединения каналов многоканальных блоков для увеличения суммарного электрического сопротивления каналов.
Возможность создания неполяризованных каналов и каналов обратной проводимости тока.
Эффективная защита БДРМ 10, БДРМ 25, БДРМ 50 от атмосферных (грозовых) перенапряжений.
Наличие исполнений блоков (И, ТИ, АИ) с встроенным амперметром для непосредственного измерения защитных токов, протекающих через каналы к сооружениям.
Возможность подключения к системам телемеханики (исполнения Т, ТИ) для измерения:
- защитных токов, протекающих через каналы к сооружениям;
- защитных потенциалов на сооружениях.
Наличие исполнений блоков (А, АИ) с каналами «прямой» проводимости для использования, например:
- в качестве поляризованных дренажей;
- для соединения многозвенных анодных заземлений и выравнивания токов от отдельных звеньев.
Возможность установки блоков:
- на плоское горизонтальное основание;
- на плоское вертикальное основание;
- на контрольно-измерительные пункты (КИПЫ)
- на опоры линий электропередач.
Эксплуатация на открытом воздухе и в укрытиях.
Стабильная работа в климатических зонах в широком диапазоне температур окружающей среды от минус 45°С до +45°С
Длительный срок службы: до 20 лет

Технические характеристики БДРМ

Основные параметры и размеры блоков

№ п/п	Наименование показателей	БДЗ-10-1 БДР-10-1 БДРМ-10-1	БДЗ-10-2 БДР-10-2 БДРМ-10-2	БДЗ-10-3 БДР-10-3 БДРМ-10-3	БДЗ-10-4 БДР-10-4 БДРМ-10-4
1.	Количество независимых каналов	1	2	3	4
2.	Номинальный ток каждого канала, А, не менее	6
3.	Максимальный ток каждого канала, А, не менее	10
4.	Сопротивление регулировочных резисторов, Ом	0,095
5.	Диапазон регулирования сопротивления каждого канала, Ом	От 0 до 0,3±0,04
6.	Количество ступеней регулирования каждого канала	2
7.	Габаритные размеры, не более, мм	550×200×220	550×250×220	550×400×220	550×400×220
8.	Масса, кг не более	8	10	15	16

№ п/п	Наименование показателей	БДЗ-25-1 БДР-25-1 БДРМ-25-1	БДЗ-25-2 БДР-25-2 БДРМ-25-2	БДЗ-25-3 БДР-25-3 БДРМ-25-3	БДЗ-25-4 БДР-25-4 БДРМ-25-4
1.	Количество независимых каналов	1	2	3	4
2.	Номинальный ток каждого канала, А, не менее	15
3.	Максимальный ток каждого канала, А, не менее	25
4.	Сопротивление регулировочных резисторов, Ом	0,08
5.	Диапазон регулирования сопротивления каждого канала, Ом	От 0 до 0,24±0,04
6.	Количество ступеней регулирования каждого канала	3
7.	Габаритные размеры, не более, мм	550×200×220	550×250×220	550×400×220	550×400×220
8.	Масса, кг не более	9	11	16	18

№ п/п	Наименование показателей	БДЗ-50-1 БДР-50-1 БДРМ-50-1	БДЗ-50-2 БДР-50-2 БДРМ-50-2	БДЗ-50-3 БДР-50-3 БДРМ-50-3	БДЗ-50-4 БДР-50-4 БДРМ-50-4
1.	Количество независимых каналов	1	2	3	4
2.	Количество модулей	2	4	6	8
3.	Номинальный ток каждого канала, А, не менее	30
4.	Максимальный ток каждого канала, А, не менее	50
5.	Сопротивление регулировочных резисторов, Ом	0,05
6.	Диапазон регулирования сопротивления каждого канала, Ом	От 0 до 0,12±0,04
7.	Количество ступеней регулирования каждого канала	3
8.	Габаритные размеры, не более, мм	550×200×220	550×250×220	550×600×220	550×700×220
9.	Масса, кг не более	11	18	21	22

Типоисполнения БДРМ

Типоисполнение БДРМ 10	Типоисполнение БДРМ 25	Типоисполнение БДРМ 50
БДРМ-10-4-30-УХЛ1	БДРМ-25-4-30-УХЛ1	БДРМ-50-1-10-УХЛ1
БДРМ-10-4-31-УХЛ1	БДРМ-25-4-31-УХЛ1	БДРМ-50-1-11-УХЛ1
БДРМ-10-4-32-УХЛ1	БДРМ-25-4-32-УХЛ1
БДРМ-10-4-33-УХЛ1	БДРМ-25-4-33-УХЛ1
БДРМ-10-4-40-УХЛ1	БДРМ-25-4-40-УХЛ1
БДРМ-10-4-41-УХЛ1	БДРМ-25-4-41-УХЛ1
БДРМ-10-4-42-УХЛ1	БДРМ-25-4-42-УХЛ1
БДРМ-10-4-43-УХЛ1	БДРМ-25-4-43-УХЛ1
БДРМ-10-4-44-УХЛ1	БДРМ-25-4-44-УХЛ1
БДРМ-10-2-10-УХЛ1	БДРМ-25-2-10-УХЛ1
БДРМ-10-2-11-УХЛ1	БДРМ-25-2-11-УХЛ1
БДРМ-10-2-20-УХЛ1	БДРМ-25-2-20-УХЛ1
БДРМ-10-2-21-УХЛ1	БДРМ-25-2-21-УХЛ1
БДРМ-10-2-22-УХЛ1	БДРМ-25-2-22-УХЛ1
БДРМ-10-2-10-K-УХЛ1	БДРМ-25-2-10-K-УХЛ1
БДРМ-10-2-11-K-УХЛ1	БДРМ-25-2-11-K-УХЛ1
БДРМ-10-2-20-K-УХЛ1	БДРМ-25-2-20-K-УХЛ1
БДРМ-10-2-21-K-УХЛ1	БДРМ-25-2-21-K-УХЛ1
БДРМ-10-2-22-K-УХЛ1	БДРМ-25-2-22-K-УХЛ1

Производство ООО "Завод нефтегазовой аппаратуры Анодъ" (Корпорация ПСС www.pss.ru)
Сделать заказ и запросить дополнительную информацию по БДРМ Вы можете здесь.
