Блок пластин-индикаторов скорости коррозии БПИ-2-1 (5-ти проводная линия)
Контроль коррозионной защищенности подземных сооружений по величине защитного потенциала является необходимым, но недостаточным методом контроля по ряду причин. Исключительная неравномерность коррозии подземных трубопроводов требует дифференцированного подхода к оценке их защищенности с выделением участков повышенной и высокой коррозионной опасности.
Оценка коррозионной надежности, ресурса, объемов и сроков ремонтных работ и прогноз коррозионной ситуации на достаточно продолжительный период времени требует более обоснованного подхода к определению реальных скоростей коррозии на трубопроводах и других подземных сооружениях. Применение индикаторов скорости коррозии позволит повысить объективность коррозионного контроля и технический уровень эксплуатации средств ЭХЗ.
Блок пластин-индикаторов предназначен для определения опасности коррозии и эффективности действия электрохимической защиты от коррозии стальных подземных объектов без их вскрытия. При контроле надежности работы средств ЭХЗ блоки устанавливаются в точках дренажа установок катодной и дренажной защиты.
При определении кинетики коррозии на участках трубопроводов высокой и повышенной коррозионной опасности блоки устанавливаются в зонах минимальных защитных потенциалов на поверхности защищаемого сооружения. В основу блока пластин-индикаторов легло изобретение «Блок индикаторов скорости коррозии подземных металлических сооружений», защищенное патентом под №2161789 от 10.01. 2001г.
Применение блока индикаторов рекомендовано в «Инструкции по защите городских подземных трубопроводов от коррозии» от 07.2001г. Состоит из блока пластин-индикаторов и линии контрольных проводников. При эксплуатации блок не требует специальных мер по обслуживанию. Сам блок пластин-индикаторов состоит из трех пластин толщиной 0,3; 0,4; 0,5 мм, соединенных с общей пластиной толщиной 1,5 мм. Каждая пластина имеет вывод контрольного проводника. Наиболее эффективным с точки зрения технологичности при монтаже и эксплуатации является применение БПИ-2 в комплекте с неполяризующимся электродом сравнения ЭНЕС-1.
Блок пластин-индикаторов может поставляться отдельно и устанавливается на поверхности защищаемого объекта или взамен стандартного датчика в комплекте с электродом сравнения ЭНЕС-1, одновременно выполняя функцию датчика потенциала и имеет электрический контакт через оголенную частично пластину со средой, в которой находится защищаемый объект.
Конструкция блока пластин-индикаторов БПИ-2-1, предусматривает наличие клемной коробки, предназначенного для использования в меcтах, не имеющих вывода на поверхность земли и шины, соединенной с трубопроводом и при отсутствии клемм для подключения контрольных проводников блока.

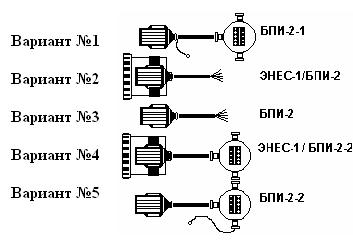

Предусмотрены пять вариантов поставки (при длине соединительных проводников 2,5 М*)
*По согласованию с заказчиком проводники могут быть любой длины
Производство ООО "Завод нефтегазовой аппаратуры Анодъ" (Корпорация ПСС www.pss.ru)
