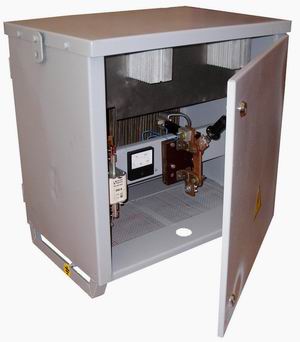

Электродренажи поляризованные резисторные ЭДП-200, ЭДП-350, ЭДП-500
Назначение
Электродренаж поляризованный резисторный типа ЭДП, предназначен для электрохимической защиты подземных металлических сооружений (трубопроводов, кабелей и т. п.), находящихся в зоне действия блуждающих токов, возникающих от рельсового электротранспорта постоянного тока.
Особенности
При замене диодов не требуется их подборка по идентичности вольт-амперных
характеристик.
Регулирование дренирующего тока осуществляется изменением числа
работающих секций.
Принцип работы
Принцип работы основан на поддержании требуемого потенциала на защищаемом сооружении путем отвода блуждающих токов с этого сооружения на рельс железнодорожного электротранспорта через диодно-резисторные секции дренажа.
Условия эксплуатации
Электродренаж обеспечивает надежную и устойчивую работу в условиях воздействия следующих климатических факторов:
- верхнее значение температуры окружающей среды 45 °С;
- нижнее значение температуры окружающей среды минус 45 °С;
- верхнее значение относительной влажности окружающего воздуха 98% при температуре 25 °С;
- атмосфера типа I и II по ГОСТ
15150-69.
Климатическое исполнение дренажа У категории размещения 1 по ГОСТ

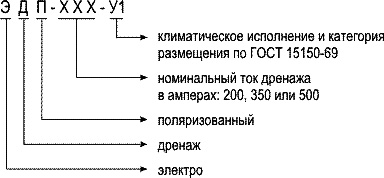

Структура условного обозначения дренажа
Технические характеристики
| Наименование параметров | ЭДП-200 | ЭДП-350 | ЭДП-500 | |
|---|---|---|---|---|
| 1. Номинальный ток, А | 200 | 350 | 500 | |
| — при продолжительности включения в работу (режим ПВ), % | 40 | 25 | 25 | 16 |
| — длительность работы, мин | 10 | 5 | 2 | 5 |
| — длительность паузы, мин | 15 | 15 | 6 | 25 |
| — максимальный ток паузы, А 2 | 60 | 60 | 75 | |
| 2. Ток непрерывной работы, А | 150 | 200 | 250 | |
| 3. Напряжение включения, В | 0,7 | 0,8 | 0,8 | |
| 4. Kоличество секций, шт | 9 | 9 | 13 | |
| 5. Сопротивление резистора одной секции, Ом | 0,22±0,022 | 0,125±0,0125 | 0,125±0,0125 | |
| 6. Допустимая величина обратного напряжения, В | 1000 | 1000 | 1000 | |
| 7. Габаритные размеры, мм | 700×450×800 | 700×450×800 | 950×450×800 | |
| 8. Масса, кг, не более | 65 | 67,5 | 82,5 | |
| 9. Объем, дм3 | 252 | 252 | 342 | |
Производство ООО "Завод нефтегазовой аппаратуры Анодъ" (Корпорация ПСС www.pss.ru)
Сделать заказ и запросить дополнительную информацию по ЭДП-200, ЭДП-350... Вы можете здесь.
