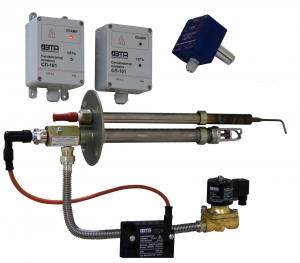

ЗАПАЛЬНО-ЗАЩИТНЫЕ УСТРОЙСТВА ЗЗУ
НАЗНАЧЕНИЕ
Для дистанционного розжига и контроля наличия пламени горелок котлов и печей, работающих на газообразном или жидком топливах.
Преимущества- УФ датчик контроля пламени горелки
- Керамика с содержанием оксида алюминия Al2O3 -97%устойчивая к влаге и пробою высоким напряжением 20кВ/мм
- Запальная горелка и ионизационный датчик контроля пламени полностью выполнены из нержавеющей жаропрочной стали
- Дистанционный розжиг основных горелок
- Контроль наличия собственного факела и факела основной горелки.
- Простота и надежность
Основные горелки печей, котлов, энергоагрегатов
| Исполнение ЗЗУ | Принцип контроля наличия пламени |
| ЗЗУ-3 | для автоматического и дистанционного розжига горелок, контроля пламени запальника ионизационным датчиком с помощью сигнализатора пламени |
| ЗЗУ-4 | для автоматического и дистанционного розжига горелок, раздельного контроля пламени запальника ионизационным датчиком и основной горелки с помощью фотодатчика и двух сигнализаторов пламени |
| ЗЗУ-6 | для автоматического и дистанционного розжига горелок, совместного контроля пламени запальника и основной горелки с помощью фотодатчика и сигнализатора пламени |
| ЗЗУ-7 | для автоматического и дистанционного розжига горелок, совместного контроля пламени на каждой из горелок с помощью фотодатчика и сигнализатора пламени |
| ЗЗУ-8 | для автоматического и дистанционного розжига горелок, раздельного контроля пламени запальника ионизационным датчиком и основной горелки с помощью контрольного электрода и двух сигнализаторов пламени |
Комплектность в зависимости от назначения
| Изделие | ЗЗУ-3 | ЗЗУ-4 | ЗЗУ-6 | ЗЗУ-7 | ЗЗУ-8 |
| Запальная горелка |
1 |
1 | 1 | 2 |
1 |
| Ионизационный датчик контроля пламени запальной горелки |
1 |
1 | - | - |
1 |
| Сигнализатор наличия пламени СП-101 |
1 |
2 | 1 | 1 |
2 |
| Фотодатчики основной горелок ФД-101 |
- |
1 | 1 | 2 |
- |
| Датчик пламени основной горелки КЭ |
- |
- | - | - |
1 |
| Клапан электромагнитный газовый КГ-15-НЗ |
1 |
1 | 1 | 2 |
1 |
| Трансформатор розжига ТРЭ (ТРИ) |
1 |
1 | 1 | 2 |
1 |
| Фланец –01 |
- |
- | 1 | 2 | |
| Фланец –02 |
1 |
1 | - | - |
1 |
| Подводка газовая сильфонная |
1 |
1 | 1 | 2 |
1 |
| Шайба дроссельная |
1 |
1 | 1 | 2 |
1 |
Технические характеристики
| Запальная горелка | |
| Рабочая среда | Природный, сжиженный газ, пропан-бутановая смесь |
| Присоединительное давление газа перед запальной горелкой, кПа | 10-150 |
| Тепловая мощность при работе на газообразном топливе, кВт, не более | 80 |
| Длина факела при отрегулированном режиме горения, м, не менее | 0,8 |
| Стандартные длины запальной горелки, L, мм | 350; 500; 700;1000 |
| Сигнализатор пламени СП-101 | |
| Напряжение питания, В | 220 |
| Выходной сигнал | потенциально свободные переключающие контакты электромагнитного реле. |
| Контактная нагрузка, А | 2 |
| Фотодатчик ФД-101 | |
| Напряжение питания, В | 220 |
| Область спектра, нм | 185 — 260 |
| Клапан электромагнитный КГ-15-НЗ | |
| Напряжение питания, В | 220 |
| Диаметр, мм | 15 |
| Oобесточенное состояние | Закрытое |
Схема работы ЗЗУ
- При подаче питания 220В на электромагнитный клапан и трансформатор розжига, соединенного с запальником высоковольтным проводом — электромагнитный клапан открывает подачу газа на запальник, а трансформатор подает высокое напряжение на центральный электрод запальника, в искровом промежутке появляется искра, которая разжигает газо-воздушную смесь.
- Наличие (отсутствие) пламени запальника фиксируется ионизационным датчиком запальника или контрольным электродом КЭ при контроле пламени горелки, сигнал от датчиков передается на сигнализатор пламени СП-101, на выходе которого появляется выходной релейный сигнал и включается светодиод «ПЛАМЯ».
- После розжига запальника производится розжиг основной горелки.
- Контроль за наличием (отсутствием) пламени основной горелки осуществляется фотодатчиком ФД-101 и сигнализатором пламени СП-101.

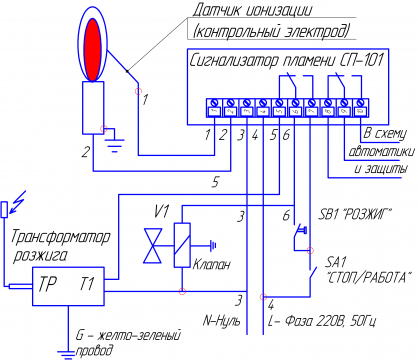

Последовательность и порядок работы ЗЗУ согласно типовой схемы управления розжигом и контроля факела запальника прибором СП-101 следующая
1. После подготовки котла к растопке и завершения вентиляции топки разрешается подача питания в схему управления ЗЗУ. Тумблер SA1 «СТОП/РАБОТА» устанавливается в замкнутое положение «РАБОТА».
2. При нажатии кнопки SB1 «РОЗЖИГ» открывается электромагнитный клапан V1 и подается газ на запальник. Одновременно через нормально-замкнутые контакты группы К1-1 реле К1 включается трансформатор розжига Т1 и от искрового разряда воспламеняется газовоздушная смесь.
3. Сигналы, соответствующие наличие электропроводимости пламени через электрод ионизационного датчика, поступают на вход сигнализатора СП-101, переключаются контакты реле К1, при этом отключается трансформатор розжига Т1.
4.
Одновременно замыкаются разомкнутые контакты К1-1 реле К1 и
обеспечивается прохождение тока на электромагнитный клапан V1
после отпускания кнопки SB1 «РОЗЖИГ». Контактная группа К1-2
обеспечивает работу схемы блокировок и автоматики и является
разрешающим сигналом для розжига горелки.
5. При погасании пламени запальника сигнализатором СП-101
обесточивается реле К1, размыкаются контакты К1-1, закрывается
электромагнитный клапан V1 подачи газа на запальник.
Принудительное отключение запальника производиться переводом
тумблера SA1 в положение «СТОП» — при этом прекращается подача
газа на запальник.
6. После розжига запальника производится розжиг горелки, контроль за наличием (отсутствием) факела горелки осуществляется фотодатчиком ФД-101 и сигнализатором горения СП-101.
Типовая схема подвода газа
