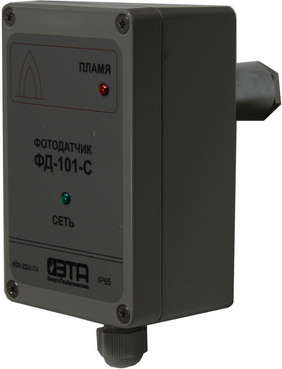

ФОТОДАТЧИК СИГНАЛИЗИРУЮЩИЙ ФД-101-С
НАЗНАЧЕНИЕ
Контроль факела газовых горелок, котлов, промышленных печей любой мощности.
Преимущества
- Релейный выходной сигнал.
- Высокая чувствительность—подходит для горелок любой мощности.
- Реагирует только на ультрафиолетовый спектр излучения газового пламени, не чувствителен к раскаленным поверхностям нагрева, излучающим инфракрасное излучение, и солнечному свету.
- Ударопрочный алюминиевый корпус
- Ультрафиолетовый фотоприемник фирмы Hamamatsu Photonics
Применение
Котлы, печи, топливосжигающие установки любой мощности.
Принцип действия
- Фотодатчик состоит из металлического корпуса, прозрачного для ультрафиолетового излучения защитного окна, фотоприемника (УФ колба R2868) и кабельного ввода PG11.
- Фотоприемник осуществляет преобразование потока ультрафиолетового спектра оптического излучения пламени в электрический сигнал. При обнаружении УФ-излучения уф-сенсор выпрямляет заложенное переменное напряжение и преобразует его в постоянный ток. Усилитель сигнала пламени преобразует сигнал постоянного тока в релейные контакты.
- Встроенная теплозащита из кварцевого стекла изолирует УФ-сенсор от горячей атмосферы печи и защищает от влажности, грязи и высокой температуры.
- На корпусе расположен светодиодный индикатор ПЛАМЯ, сигнализирующий о наличии пламени, и индикатор напряжения питания СЕТЬ .
| Технические характеристики | |
| Входной сигнал | ультрафиолетовое излучение сжигаемого топлива |
| Длина волны (спектральный диапазон), нм | 180-265 |
| УФ сенсор | УФ колба R2868 |
| Напряжение питания, В/Частота, Гц | 220-230, В/50-60, Гц |
| Потребляемая мощность | < 0,3 ВА |
| Сигнализация о наличии контролируемогопламени/Выходной сигнал | светодиодный индикатор и 2 группы переключающихсяизолированных контактов реле |
| Допустимая нагрузка на контакты реле | 220В, 50Гц/ ток, не более 2А |
| Время срабатывания, не более-при появлении пламени-при погасании пламени | 1 сек2 сек |
| Температура окружающего воздуха | - 20…+60 °С |
| Степень защиты по ГОСТ 14254–96 | IP65 |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ 3.1 |

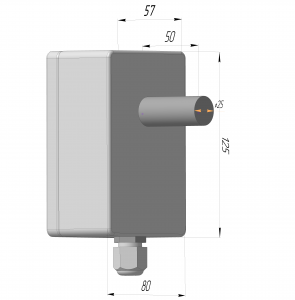

| Габаритные размеры | 80х125х58 мм. |
| Масса прибора, не более | 0,8 кг. |
МОНТАЖ
Фотодатчик устанавливается на визирную трубу горелки котла, в специально предусмотренных посадочных местах, труба должна быть направленна на верхнюю треть факела, чтобы между факелом и датчиком не было помех.
Выбор места установки определяется таким образом, чтобы в поле зрения ФД-101-C не попадал факел соседних или встречных горелок или факел запальника.
Фотодатчик должен улавливать факел только своей горелки, и исключить попадание пламени соседних горелок. В процессе эксплуатации обслуживающий персонал должен периодически очищать ветошью окно от загрязнений.

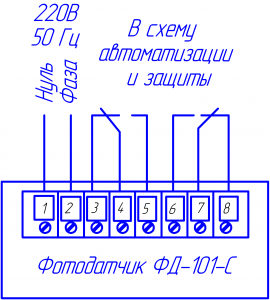

Схема подключений ФД-101-С
Сделать заказ и запросить дополнительную информацию по ФД-101-С Вы можете здесь.
