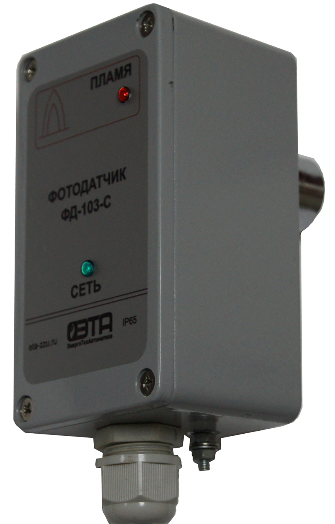

ФОТОДАТЧИК СИГНАЛИЗИРУЮЩИЙ ФД-103-С
НАЗНАЧЕНИЕ
Контроль факела горелок котлов, промышленных печей, теплогенераторов.
Преобразование пульсации потока инфракрасного излучения и выдачи релейного сигнала («переключающиеся сухие контакты») наличия/отсутствия пламени основной горелки в схему защиты котла или установки с целью перекрытия подачи топлива на горелочные устройства в случае отсутствия пламени.
ПРЕИМУЩЕСТВА
- Релейный выходной сигнал.
- Высокая чувствительность—подходит для горелок любой мощности.
- Ударопрочный алюминиевый корпус
ПРИМЕНЕНИЕ
Котлы, печи, топливосжигающие установки любой мощности. Все типы газовых и жидкотопливных горелочных устройств, кроме случаев излучения раскаленных поверхностей нагрева (эффект светлой топки).
ПРИНЦИП ДЕЙСТВИЯ
- Фотоприемник осуществляет преобразование потока ИК спектра оптического излучения пламени в электрический сигнал. Усилитель сигнала пламени преобразует этот сигнал в релейные контакты.
- Для регулировки чувствительности пламени предусмотрен регулятор «Усиление» в виде переменного резистора, расположенного на печатной плате.
- На лицевой панели расположен светодиодный индикатор «ПЛАМЯ», сигнализирующий о наличии пламени, и индикатор «СЕТЬ», сигнализирующий о наличии питания фотодатчика.
- На корпусе расположен светодиодный индикатор «ПЛАМЯ», сигнализирующий о наличии пламени, и индикатор напряжения питания «СЕТЬ».
| Технические характеристики | |
| Входной сигнал | ИК излучение сжигаемого топлива |
| Напряжение питания, В /Частота, Гц | 220-230, В/50-60, Гц |
| Потребляемая мощность | < 0,3 ВА |
| Сигнализация о наличии контролируемого пламени/Выходной сигнал | светодиодный индикатор и 2 группы переключающихся изолированных контактов реле |
| Допустимая нагрузка на контакты реле | 220В, 50Гц/ ток, не более 2А |
| Время срабатывания, не более-при появлении пламени-при погасании пламени | 1 сек2 сек |
| Температура окружающего воздуха | - 20…+60 °С |
| Степень защиты по ГОСТ 14254–96 | IP65 |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ 2.1 |
| Габаритные размеры | 80х125х58 мм. |
| Масса прибора, не более | 0,6 кг. |

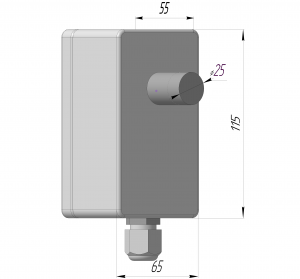

Габаритные размеры

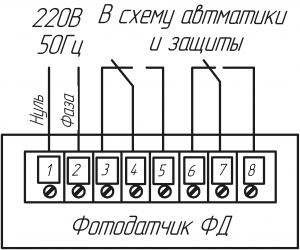

Схема подключений
