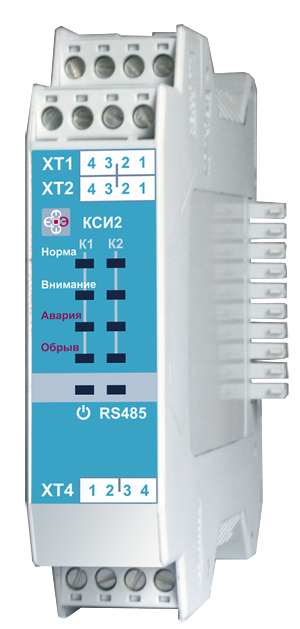

КСИ2 модуль контроля сопротивления изоляции ППУ трубопроводов
Микропроцессорный модуль КСИ2 предназначен для постоянного контроля состояния
ППУ изоляции трубопроводов и позволяет осуществлять мониторинг сопротивления
изоляции и целостность сигнальных проводников системы оперативного
дистанционного контроля трубопроводов. Модуль контролирует влажность тепловой
изоляции, изменение которой может быть вызвано либо проникновением воды через
поврежденную полиэтиленовую защитную оболочку, либо за счет утечек из
трубопроводов.
КСИ2 может контролировать два трубопровода длинной до 5000 м или 10000 м
сигнального проводника, включая длины соединительных проводников.КСИ2
контролирует величины сопротивления петли и сопротивления ППУ изоляции по
каждому трубопроводу (каналу).Индикация величины сопротивления изоляции
осуществляется на модуле ИК-5.Индикация состояния петли сигнальных проводников
по каждому каналу осуществляется 2-х цветными светодиодами, при этом светодиоды
освещаются зеленым цветом при сопротивлении петли не более 700 Ом и освещаются
красным при сопротивлении петли более 700 Ом.Контроль сопротивления изоляции
предусматривает ряд пороговых значений, которые обозначаются разноцветными
светодиодами:- более 50 кОм – зеленые светодиоды;- от 5 до 50 кОм – желтые
светодиоды;- менее 5 кОм – красные светодиоды. При сопротивлении изоляции менее 5
кОм или сопротивлении петли более 700 Ом сухие контакты (ОСА) замыкаются.
