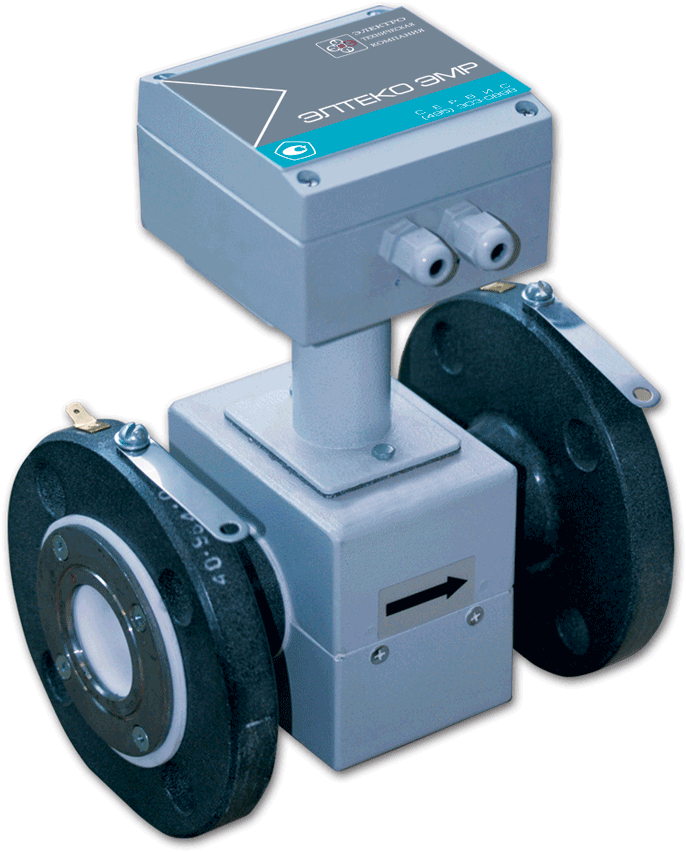

Электромагнитный расходомер "ЭЛТЕКО ЭРМ"
Электромагнитные расходомеры "ЭЛТЕКО ЭРМ" предназначены для преобразования объемного расхода жидких токопроводящих сред в выходные электрические сигналы (импульсный и цифровые интерфейсы). Применяются в качестве первичного преобразователя расхода в составе теплосчетчика ЭЛТЕКО ТС.
Расходомеры "ЭЛТЕКО ЭРМ" могут быть использованы для контроля и учета, в том числе коммерческого, объемного расхода жидкостей в составе теплосчетчиков в жилищно-коммунальном хозяйстве и на промышленных предприятиях.
Расходомер "ЭЛТЕКО ЭРМ" имеет множество достоинств, позволяющих повысить следующие параметры технологического процесса: долговременную стабильность измерений, надежность технологических измерений. В результате, данный прибор позволяет улучшить точность и воспроизводимость результатов измерений в течение многих лет.Преобразователи имеют исполнения, отличающиеся:
- диаметром условного прохода;
- наличием цифровых интерфейсов;
| Параметры измеряемой среды: | Значение параметра: |
|---|---|
|
удельная электропроводимость, См/м |
от 10-3 до 10 |
|
температура измеряемой среды °С |
от 0 до 150 |
|
рабочее давление измеряемой среды, МПа, не более |
1,6 |
|
максимальное давление измеряемой среды, не более МПа |
2,5 |
|
не агрессивность к фторопласту Ф4 и нержавеющей стали 12Х18Н10Т |
|
Метрологические характеристики
Пределы допускаемой относительной погрешности:
- в диапазоне Qt-Qmax = ±2%
- в диапазоне Qmin-Qt = ±5%
| ДУ [mm] | Qmin [m3/ч] | Qt [m3/ч] | Qnom [m3/ч] | Qmax [m3/ч] |
|---|---|---|---|---|
|
15 |
0,026 |
0,1 |
1,3 |
2,6 |
|
20 |
0,046 |
0,18 |
2,3 |
4,6 |
|
25 |
0,07 |
0,28 |
3,5 |
7 |
|
32 |
0,12 |
0,48 |
6 |
12 |
|
40 |
0,18 |
0,72 |
9 |
18 |
|
50 |
0,28 |
1,10 |
14 |
28 |
|
65 |
0,48 |
1,90 |
24 |
48 |
|
80 |
0,72 |
2,80 |
36 |
72 |
|
100 |
1,10 |
4,50 |
57 | 114 |
| 150 | 2,50 |
10,0 |
128 | 256 |
где, Qmin – минимальное значение расхода, Qt – переходное значение расхода, Qnom – номинальное значение расхода, Qmax – максимальное значение расхода.
Межповерочный интервал - 4 года.
