ОПТИМ-01

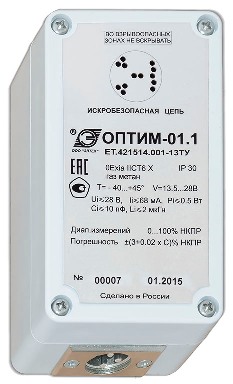

Оптический датчик измерения концентрации метана ОПТИМ-01

Измерительный преобразователь «ОПТИМ-01» предназначен для стационарной установки и непрерывного измерения концентрации взрывоопасных газов в окружающей атмосфере. Область применения – взрывоопасные зоны помещений и вблизи наружных технологических установок, в которых возможно образование взрывоопасных смесей горючих газов (метана или пропана) с воздухом, согласно ГОСТ Р МЭК 60079-0-2011 и маркировке взрывозащиты 0ExiaIICT6 X.

Преобразователь разработан с использованием самых современных технических решений и обладает целым рядом конкурентных преимуществ:

1. Оптический сенсор взрывоопасных газов позволяет получить высокую точность и стабильность измерений.  В отличие от термокаталических сенсоров не требует периодической замены так как не подвержен эффекту «отравления» во время всего срока эксплуатации.
2. Двухпроводная схема подключения и низкое энергопотребление (в сравнении с преобразователями, подключающимися по 3х проводной схеме) позволяет эффективно использовать преобразователь в системах с автономным питанием.
3. Взрывозащита вида «искробезопасная электрическая цепь» позволяет значительно упростить монтаж, т. к. не требуется прокладка кабелей в броне.
4. Обмен цифровыми данными поверх токовой петли (стандарт HART) позволяет производить поверку преобразователя как в лаборатории, так и непосредственно на объекте без демонтажа преобразователя.

Преобразователь выпускается в двух модификациях:

• «ОПТИМ-01.1» - для измерения концентрации метана;
• «ОПТИМ-01.2» - для измерения концентрации пропана.

                  Технические характеристики:

• Диапазон измерений: 0-100% НКПР (за 100% НКПР принято 4,4%Об. для метана и 1,7%Об. для пропана);
• Высокая точность: основная погрешность не превышает ±(3+0.02*С) %НКПР (С – значение концентрации измеряемого газа в %НКПР);
• Метод пробоотбора: диффузионный;
• В качестве чувствительного элемента использован  долговечный, не подверженный эффекту «отравления», оптический сенсор;
• Время прогрева не превышает 2х минут;
• Выходной сигнал – токовая петля 4-20мА (двухпроводная схема модключения, питание осуществляется от токовой петли);
• Широкий диапазон напряжения питания: от 13.5 до 28 В;
• Взрывозащищенное исполнение: вид взрывозащиты «искробезопасная электрическая цепь» уровня «ia» (0ExiaIICT6 X);
• Поддержка HART протокола для  упрощения процедуры поверки(возможна поверка непосредственно на месте эксплуатации без демонтажа прибора);
• Условия эксплуатации: температура окружающей среды от -40^оС до +45^оС, относительная влажность от 30 до 98 % без конденсации влаги, атмосферное давление от 84 до 106,7 кПа;
• Компактные габариты и малый вес: 138×85×40мм, вес не более 0,4 кг;
• Преобразователь внесён в реестр средст измерений, межповерочный интервал – 1 год;
• Длительный срок службы – 8 лет.

Схема подключения преобразователя:

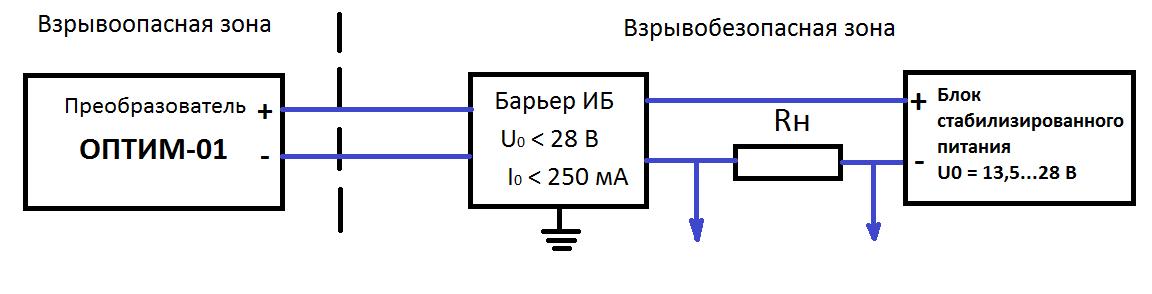

1. Подключение к искробезопасному источнику питания.

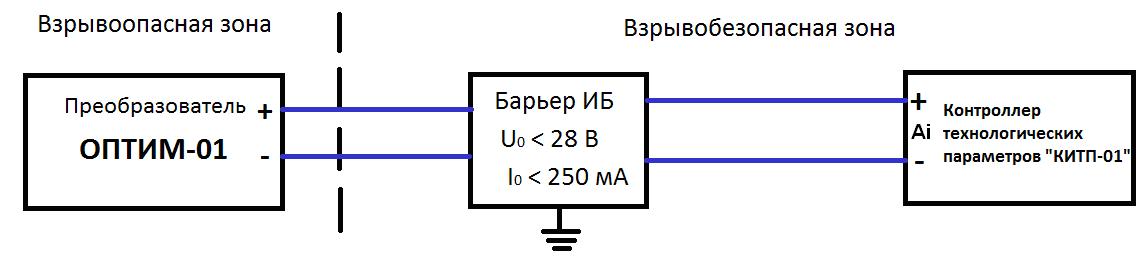

2. Подключение к контроллеру технологических параметров «КИТП-01».

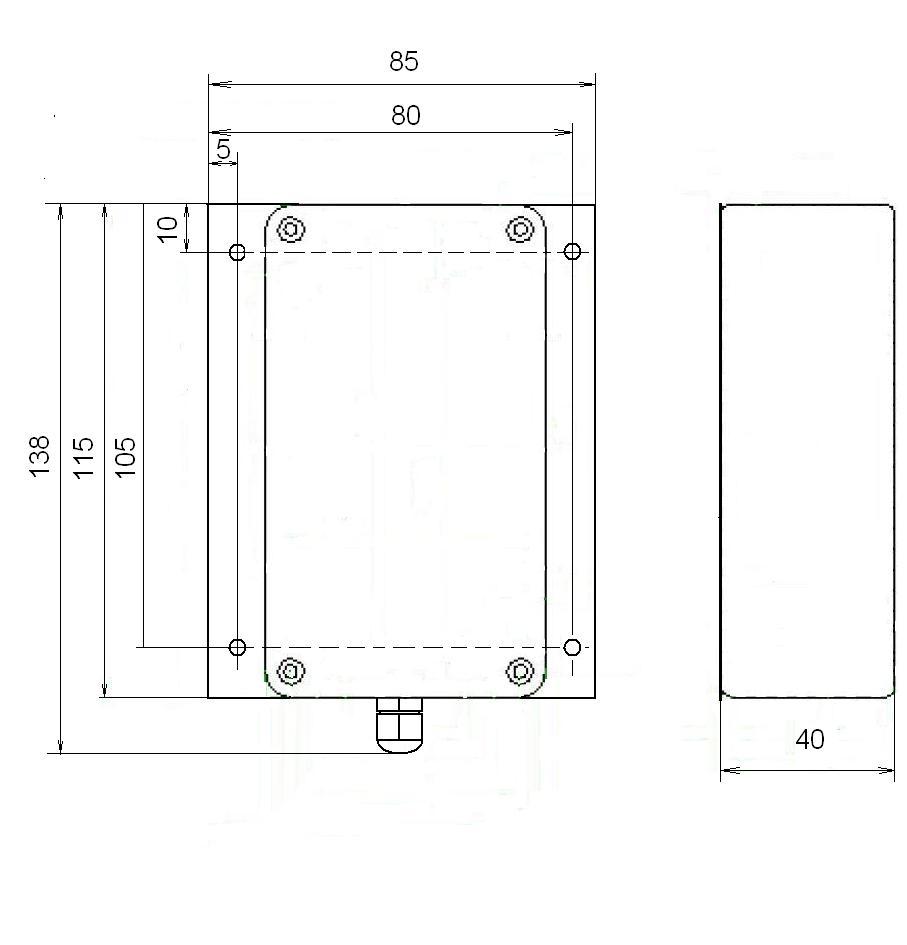

Габаритный чертёж преобразователя:

Сделать заказ и запросить дополнительную информацию по ОПТИМ-01 Вы можете здесь.
