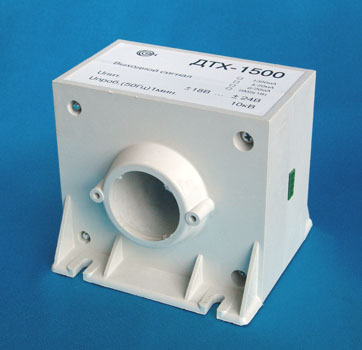

Датчики измерения постоянного и переменного тока ДТХ-300, ДТХ-500, ДТХ-750, ДТХ-1000, ДТХ-1500, ДТХ-3000
Датчики (измерительные преобразователи) предназначены для измерения постоянных, переменных и импульсных токов без разрыва цепи.
Датчики состоят из корпуса печатной платы, на которой закреплен кольцевой магнитопровод с компенсационной обмоткой, и электронной схемы. Составным элементом является специальный датчик Холла, который находится в зазоре магнитопровода и работает как "0" - индикатор
Основные технические характеристики:| Характеристика | ДТХ-300 | ДТХ-500 | ДТХ-750 | ДТХ-1000 | ДТХ-1500 | ДТХ-3000 |
| Диапазон измеряемых токов, А | 0...300 | 0...500 | 0...700 | 0...1000 | 0...1500 | 0...3000 |
| Допустимая перегрузка по измеряемому току, разы | 1,5 | |||||
| Диапазон рабочих температур,°С | -20 … +80 | |||||
| Основная приведенная погрешность, не более, % | 0,7 | |||||
| Нелинейность выходной характеристики, не более, % | 0,1 | |||||
| Выходной сигнал при номинальном измеряемом токе, мА * | 60 | 100 | 150 | 200 | 300 | 600 |
| Коэффициент передачи | 1:5000 | |||||
| Полоса пропускания, Гц | 0-50000 | |||||
| Источник питания, В | ±15 ... ±18 | ±18 ... ±24 | ||||
| Диаметр отверстия под токовую шину, мм | 40 | |||||
| Габаритные размеры, мм | 120х110х106 | 120х110х125 | ||||
| Масса, г | 700 | 800 | 900 | |||
По требованию
заказчика
возможно:
* - Имеется
возможность
комплектования
датчиков:
- стандартным
токовым выходом
4-20мА (0/20мА);
- выходом
TRUE-RMS.
