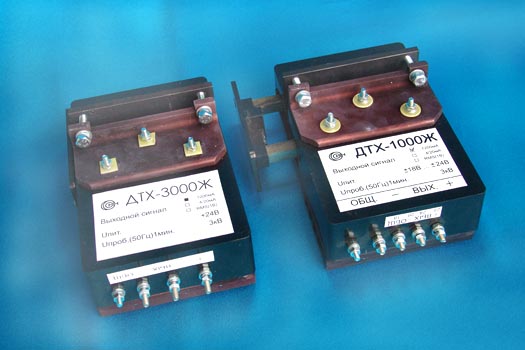

Разъемные датчики измерения постоянного и переменного тока ДТХ-1000Ж, ДТХ-1500Ж, ДТХ-3000Ж
Датчики (измерительные преобразователи) являются малогабаритными приборами, предназначенными для бесконтактного измерения постоянных, переменных и импульсных токов.
Датчики состоят из замкнутого магнитопровода с зазорами и обмоткой, датчика Холла и платы электронной обработки сигнала.
Основные технические характеристики:| Характеристика | ДТХ-1000Ж | ДТХ-1500Ж | ДТХ-3000Ж |
| Диапазон измеряемых токов, А | 0...1000 | 0...1500 | 0...3000 |
| Допустимая перегрузка по измеряемому току, разы | 1,5 | ||
| Диапазон рабочих температур,°С | -20...+70 | ||
| Основная приведенная погрешность, не более, % | 2,5 | ||
| Выходной сигнал при номинальном измеряемом токе, мА * | 200 | 300 | 1000 |
| Полоса пропускания, Гц | 0-50000 | ||
| Нелинейность выходной характеристики, не более, % | 0,1 | ||
| Коэффициент передачи | 1:5000 | 1:3000 | |
| Напряжение питания, В | ±18 ... ±24 | ±24 ... ±36 | |
| Диаметр отверстия под токовую шину, мм | прямоугольное отв. 10х82 | ||
| Габаритные размеры, мм | 194х118х82 | ||
| Масса, г | 700 | 900 | |
По требованию
заказчика
возможно:
* - возможно
изготовление
датчиков со
стандартным
токовым выходом
4/20 мА или
TRUE-RMS
